50点薄膜耐电压测试仪
薄膜电极法50点电压击穿试验仪
一、测试标准与设备要求
测试标准
薄膜介电强度测试需遵循GB/T 1408.1-2016《绝缘材料电气强度试验方法》或ASTM D149等标准，测试电压范围通常为0-50kV，升压速率可调（如500V/s、1000V/s等）。
关键设备
介穿强度测试仪：需配备高精度电压传感器（误差≤2%）、电流检测模块（漏电电流1-30mA可调）及计算机控制系统。
电极配置：标准电极尺寸为Ф25mm×25mm或Ф75mm×25mm，需根据试样厚度选择。
二、测试方法与步骤
试样准备
薄膜厚度需均匀，建议按GB/T 6672标准测量厚度偏差，确保测试区域无缺陷。
试样数量通常不少于5个，环境条件需控制在温度15-25℃、湿度30%-60%。
测试流程
升压方式：可选择连续均匀升压（至击穿）或逐级升压（耐压测试）。
数据记录：记录击穿电压值，计算介电强度（击穿电压/试样厚度，单位kV/mm）。
三、结果分析与应用
性能指标
典型薄膜的介电强度可达1500V/mil（约59kV/mm）。
阻燃材料需额外满足UL 94V-0阻燃等级及环保标准。
应用场景
高介电强度薄膜适用于电子绝缘（如PCB基材）、航空航天（如TPU中间膜）等领域。
如需具体测试参数或设备操作细节，可进一步提供薄膜类型或应用场景以细化分析。
详细探讨薄膜50点耐压测试（即击穿电压测试）对环境的要求。环境条件是影响电气强度测试结果至关重要的因素，其重要性不亚于对电极的要求。如果环境控制不当，即使设备和电极符合标准，得到的数据也可能是无效或不可靠的。
以下是薄膜50点耐压测试对环境的要求，主要基于（如IEC602431,ASTMD149）和通用实践。
环境要求概述
1.温度与湿度：必须控制在标准范围内，防止材料受潮或物理特性改变。
2.浸渍介质：需要使用特定绝缘油来防止表面闪络，并散热。
3.大气压力：通常要求在标准大气压下进行，除非特别研究。
4.电磁干扰与振动：应尽量避免，防止仪器误动作。
5.清洁度：环境需清洁，防止灰尘和杂质影响。
一、温度与湿度(TemperatureandHumidity)
这是基本也是重要的环境参数。
标准条件：绝大多数标准规定，在进行测试前，样品和测试环境应在（23±2）°C和（50±5）%相对湿度（RH）下达到平衡状态（通常需要24小时或更长时间）。
原因：
湿度：湿度对击穿电压的影响极为显著。水分会吸附在薄膜表面，甚至渗透到非致密的材料内部，降低其表面电阻和体电阻。在高电场下，这极易引发表面闪络（沿着样品表面的放电）而不是本征击穿（通过样品体内的击穿），从而导致测试值异常偏低。50点测试中，湿度波动会导致数据分散性。
温度：温度会影响材料的结晶度、分子链段活动性以及电导率，进而影响其击穿性能。温度过高可能导致材料软化，在电极压力下变薄，从而击穿电压降低。
要求：测试应在恒温恒湿实验室或环境箱中进行。测试前，样品必须在标准温湿度条件下处理足够长时间（条件处理），测试过程也应在此环境下进行。
二、浸渍介质(ImmersingMedium)
为了防止表面闪络并提供均匀的散热环境，薄膜击穿测试几乎总是在绝缘油中进行。
介质类型：使用变压器油或硅油。其击穿强度本身必须远高于待测薄膜（通常要求>50kV/2.5mm或更高）。
作用：
1.抑制闪络：油介质的绝缘性能比空气好得多，能有效防止测试电压还未达到薄膜本征击穿强度时，就沿着薄膜表面与空气的界面发生放电。
2.散热冷却：击穿过程会产生热量，油可以帮助散热，避免热量累积导致材料热击穿，从而更真实地反映其穿强度。
3.消除气泡：油能填充样品和电极之间的微小空隙，排除空气气泡（气泡的介电常数低，易发生局部放电）。
要求：油槽应保持清洁，定期更换或过滤油液，防止油因多次击穿而碳化、老化或受潮污染。电极和样品必须浸没在油中，且液面以上有足够的安全距离。
三、大气压力(AtmosphericPressure)
标准条件：通常在(86~106)kPa的标准大气压下进行。
原因：空气压力会影响气体的绝缘强度（如帕申定律）。低气压（如高原地区）下，空气更容易被电离，会增加发生表面闪络或空气击穿的风险，即使样品在油中，其上方或周围也可能存在风险。对于常规测试，实验室一般都能满足此条件。若在非标准气压下测试，需在报告中注明。
四、电磁干扰与振动(EMIandVibration)
电磁干扰：击穿测试仪本身产生高电压，但也可能受外部大功率设备干扰，导致控制电路误判或记录错误。仪器应有良好的屏蔽和接地。
振动：实验台应稳固，避免外界振动传递到电极系统。微小的振动可能导致电极与样品间的接触点发生变化，引入测试误差。
五、安全环境(SafetyEnvironment)
高压测试存在风险，测试区域应有明显的警示标志、安全互锁装置（如油槽盖开关联动断电）和接地棒。
操作人员需经过培训，严格遵守安全规程。一、温度与湿度(TemperatureandHumidity)
这是基本也是重要的环境参数。
标准条件：绝大多数标准规定，在进行测试前，样品和测试环境应在（23±2）°C和（50±5）%相对湿度（RH）下达到平衡状态（通常需要24小时或更长时间）。
原因：
湿度：湿度对击穿电压的影响极为显著。水分会吸附在薄膜表面，甚至渗透到非致密的材料内部，降低其表面电阻和体电阻。在高电场下，这极易引发表面闪络（沿着样品表面的放电）而不是本征击穿（通过样品体内的击穿），从而导致测试值异常偏低。50点测试中，湿度波动会导致数据分散性。
温度：温度会影响材料的结晶度、分子链段活动性以及电导率，进而影响其击穿性能。温度过高可能导致材料软化，在电极压力下变薄，从而击穿电压降低。
要求：测试应在恒温恒湿实验室或环境箱中进行。测试前，样品必须在标准温湿度条件下处理足够长时间（条件处理），测试过程也应在此环境下进行。
二、浸渍介质(ImmersingMedium)
为了防止表面闪络并提供均匀的散热环境，薄膜击穿测试几乎总是在绝缘油中进行。
介质类型：使用变压器油或硅油。其击穿强度本身必须远高于待测薄膜（通常要求>50kV/2.5mm或更高）。
作用：
1.抑制闪络：油介质的绝缘性能比空气好得多，能有效防止测试电压还未达到薄膜本征击穿强度时，就沿着薄膜表面与空气的界面发生放电。
2.散热冷却：击穿过程会产生热量，油可以帮助散热，避免热量累积导致材料热击穿，从而更真实地反映其穿强度。
3.消除气泡：油能填充样品和电极之间的微小空隙，排除空气气泡（气泡的介电常数低，易发生局部放电）。
要求：油槽应保持清洁，定期更换或过滤油液，防止油因多次击穿而碳化、老化或受潮污染。电极和样品必须浸没在油中，且液面以上有足够的安全距离。
三、大气压力(AtmosphericPressure)
标准条件：通常在(86~106)kPa的标准大气压下进行。
原因：空气压力会影响气体的绝缘强度（如帕申定律）。低气压（如高原地区）下，空气更容易被电离，会增加发生表面闪络或空气击穿的风险，即使样品在油中，其上方或周围也可能存在风险。对于常规测试，实验室一般都能满足此条件。若在非标准气压下测试，需在报告中注明。
四、电磁干扰与振动(EMIandVibration)
电磁干扰：击穿测试仪本身产生高电压，但也可能受外部大功率设备干扰，导致控制电路误判或记录错误。仪器应有良好的屏蔽和接地。
振动：实验台应稳固，避免外界振动传递到电极系统。微小的振动可能导致电极与样品间的接触点发生变化，引入测试误差。
五、安全环境(SafetyEnvironment)
高压测试存在风险，测试区域应有明显的警示标志、安全互锁装置（如油槽盖开关联动断电）和接地棒。
操作人员需经过培训，严格遵守安全规程。
环境要求总结表
|环境因素|具体要求|原因与说明|
|温度|23±2°C|避免材料特性变化，保证测试一致性。|
|湿度|50±5%RH|至关重要。防止表面受潮导致闪络，避免数据偏低和分散。|
|浸渍介质|清洁的高绝缘强度油（如变压器油）|必须使用。抑制表面闪络，提供均匀散热，排除气泡。|
|大气压力|86~106kPa|标准实验室环境通常满足要求。非标需注明。|
|电磁与振动|无强干扰、无显著振动|保证仪器稳定工作和测量准确性。|
|样品处理|在测试环境下处理>24h|使样品与测试环境充分平衡，特别是湿度平衡。|
操作建议
1.预处理是关键：将薄膜样品放置在23°C/50%RH的标准环境中至少24小时，使其性能充分稳定。
2.油介质管理：定期检测绝缘油的击穿强度。如果油的强度下降，应及时更换或过滤。每次测试后，检查油中是否有因击穿产生的碳粒，并过滤清除。
3.实时监控：实验室好配备温湿度计，并在测试记录中注明当时的实际温湿度值，以便在数据出现异常时进行追溯分析。
4.遵循标准：终必须依据您所执行的特定产品标准（如针对电容器薄膜、绝缘薄膜等的标准）中的详细规定，它们可能对环境有更或特殊的要求。
总而言之，为获得准确可靠的50点耐压测试数据，必须将样品、电极和环境三者作为一个整体系统来严格控制，其中恒温恒湿和清洁的油介质是环境控制的。
电容器薄膜50点介电强度（击穿电压）试验仪对环境的要求极为严格。因为环境因素会显著影响薄膜的介电性能，如果控制不当，测试结果将失去准确性、重复性和可比性。

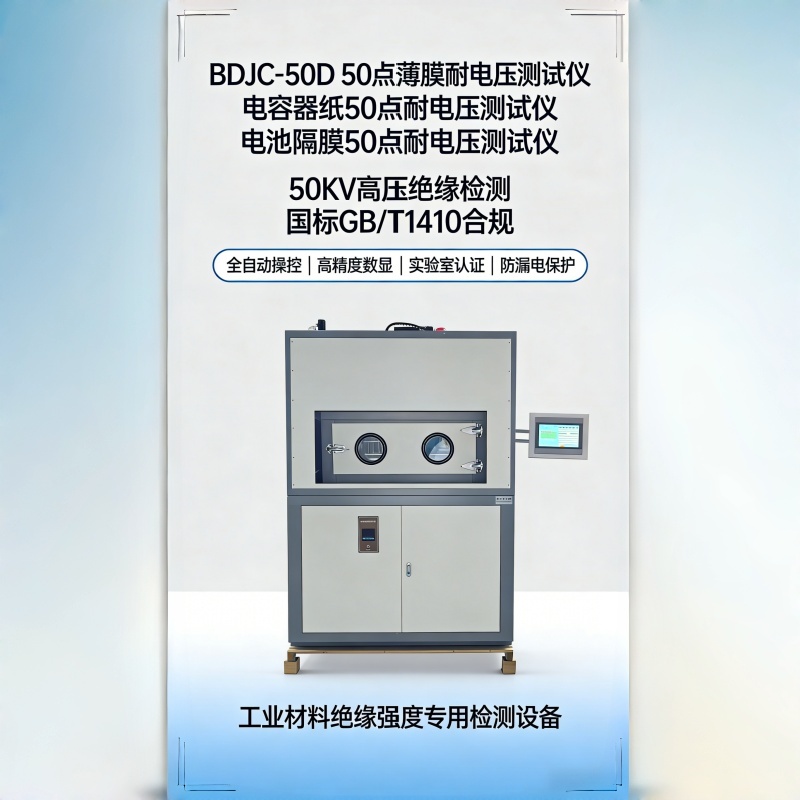

北京北广精仪仪器设备有限公司生产 电容器薄膜50点介电强度（击穿电压）试验仪
以下是详细的环境要求，主要依据（如IEC60243-1、ASTMD149）和行业佳实践。
一、总要求
测试环境的目标是：确保测试结果真实反映电容器薄膜本身的介电强度，而非受到外界环境条件的干扰。
二、具体环境要求
1.环境温度
要求：恒定且可控。通常标准实验室温度规定为23±2°C。
原因：
分子运动：温度升高会使薄膜分子热运动加剧，导致载流子迁移率增加，从而降低材料的电阻率，可能使击穿电压值偏低。
散热：击穿过程有热击穿机制。环境温度过高会不利于试样在测试过程中的热量散发，增加热击穿的概率。
重复性：保持温度恒定是保证批次间、不同日期测试结果可重复对比的前提。
2.相对湿度
要求：严格控制。通常标准规定为50%±5%或50%±10%。
原因：（这是对薄膜测试影响的因素）
水分吸附：高分子薄膜（如BOPP、PET）会从空气中吸附微量水分。湿度越高，吸附量越大。水分会显著增加薄膜的电导率，并可能改变其介电常数，导致击穿电压严重下降。
表面闪络：即使在油中测试，如果从油槽中取出试样到装夹的过程中环境湿度过高，也可能在试样表面形成微小的水膜，影响表面电阻，间接影响结果。
设备安全：高湿度环境可能引起高压部分的凝露，造成设备短路或安全隐患。
3.测试介质（油浴环境）
这是薄膜50点测试的环境要求，因为它直接包裹着试样和电极。
介质类型：必须使用标准化的电气绝缘油，如变压器油或硅油。严禁使用非标准或已污染的油。
