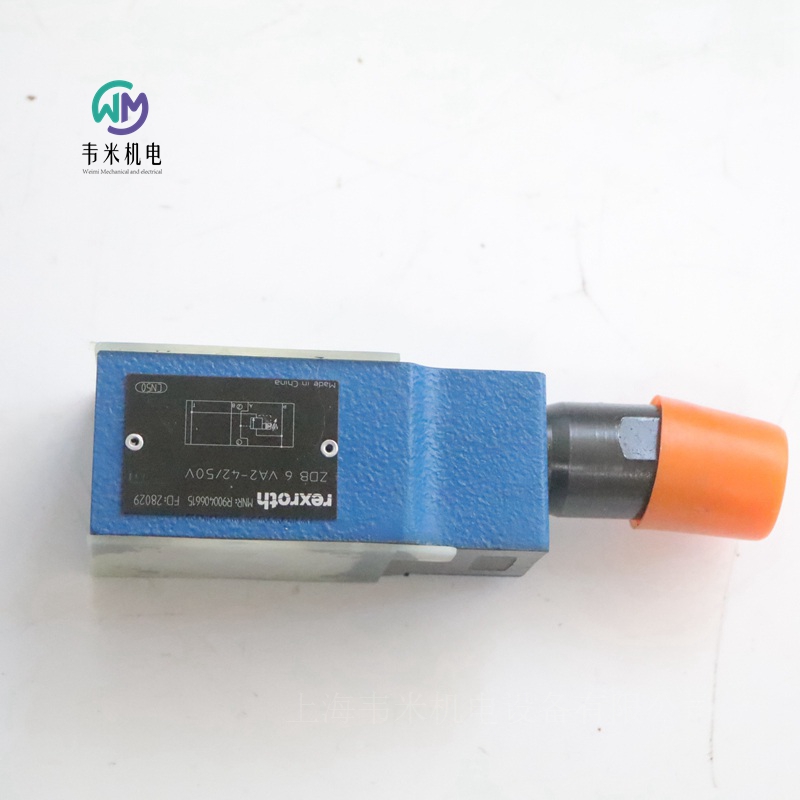

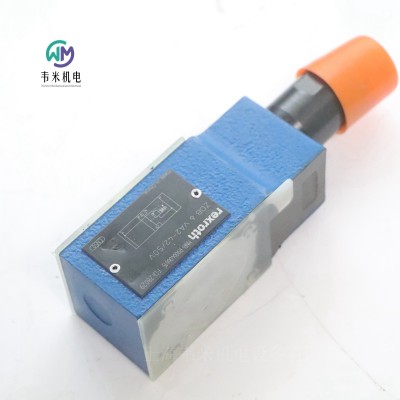

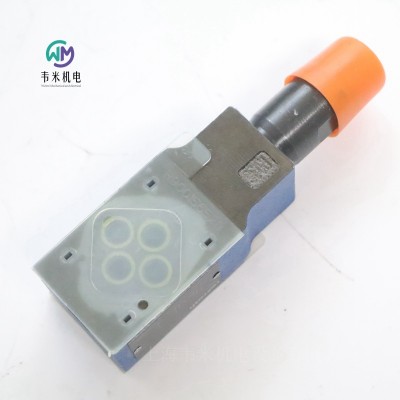

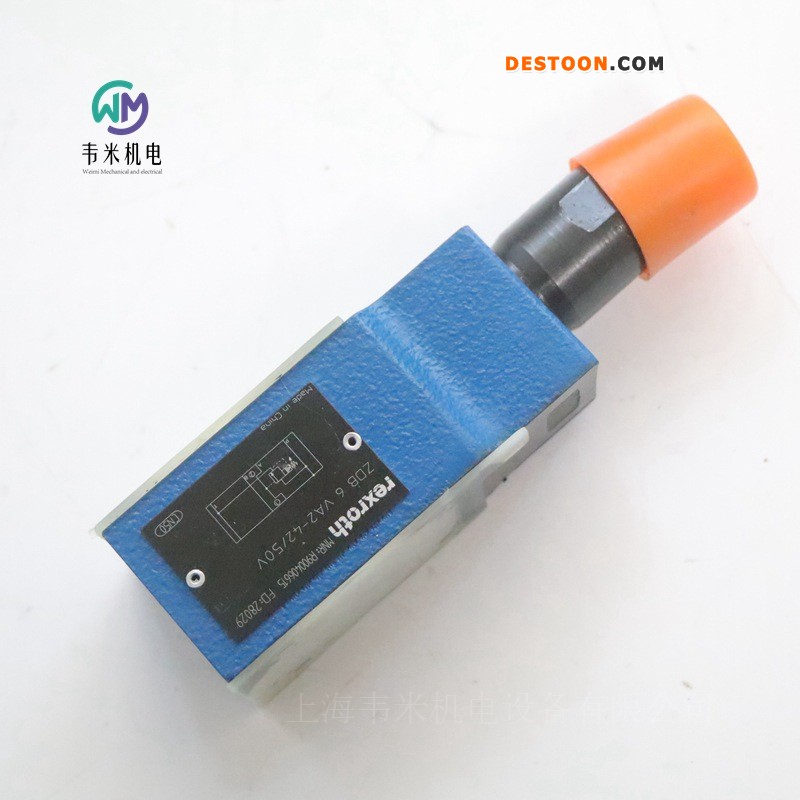

力士乐叠加式溢流阀ZDB6VA2-42/50V，现货库存，实拍产品图片，原厂原装，价格实惠；上海韦米机电设备有限公司主营产品，深耕进口品牌备件十多年，销售热线：13524123009；联系人：雷青；热诚欢迎新老客户咨询购买！
力士乐REXROTH溢流阀ZDB6VA2-4X/50V
R900406615 ZDB6VA2-42/50V
公称尺寸 6，符号 A - T，带手动操作
液压 阀门 压力阀 机械溢流阀
高性能范围内的工业液压阀。可靠限压至设定值
切换阀
限压阀
带保护帽的内六角
连接图 ISO 4401-03-02-0-05
产品系列 Z.DB6V
工作压力. [bar] 315
体积流量 [l/min] 60
活塞符号 A → T
连接类型 叠加阀板
标称尺寸 6
驱动类型 通过手动致动
连接数 4
开关位置数 2
电气连接说明 3 芯连接器 (2 + PE)，符合 EN 175301-803 标准
液压油 HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR
密封件 FKM
重量 [kg] 1.14
力士乐REXROTH ZDB6VA2-42/50V叠加式溢流阀（R900406615）技术详解与产品介绍
核心SEO关键词
力士乐溢流阀、REXROTH ZDB6VA2-42/50V、R900406615溢流阀、6通径叠加式溢流阀、工业液压限压阀、ISO4401标准压力阀、FKM密封液压溢流阀、手动调节叠加溢流阀、315bar工业液压阀、机床液压压力保护阀
产品概述
工业液压系统的稳定运行，离不开压力控制元件的防护与稳压作用。压力控制阀作为液压系统的核心配套部件，可有效管控系统工作压力，规避压力过载引发的设备抖动、管路渗漏、元件损坏等各类工况问题，保障液压设备长期平稳运行。叠加式溢流阀凭借模块化集成设计、安装便捷、适配性广、调压稳定等诸多特性，广泛应用于工业液压站、数控机床、橡塑成型设备、自动化生产线、冶金液压设备等主流工况场景。
力士乐REXROTH作为工业液压领域的品牌，其Z.DB6V系列叠加式溢流阀依托成熟的制造工艺、标准化结构设计与严苛的出厂检测标准，成为中高压工业液压系统的常用压力控制元件。本次重点介绍的物料号R900406615、型号ZDB6VA2-42/50V叠加式溢流阀，属于高性能机械手动调压压力阀，主打A-T油路泄压限压功能，适配中小流量液压回路的压力限定与过载保护。本文将结合原厂样本规范，全面拆解型号编码含义、核心技术参数、产品结构特性、适配介质、工况优势及应用场景，为液压设计人员、设备运维人员、采购人员提供详实的选型与使用参考。
产品基础信息与原厂技术参数
力士乐R900406615 ZDB6VA2-42/50V溢流阀为6通径叠加式先导溢流阀，属于液压压力阀、限压切换阀品类，整体结构贴合工业液压模块化设计需求，所有技术参数均遵循力士乐原厂样本标定标准，适配常态化工业连续作业工况。完整参数明细如下：
- 物料编号：R900406615（原厂溯源编码，适配精准选型与备件替换）
- 产品型号：ZDB6VA2-42/50V
- 公称尺寸：6通径
- 油路工作符号：A→T（执行腔A口向回油T口溢流泄压）
- 操作方式：手动内六角调节，配备防尘保护帽
- 安装标准：叠加阀板式安装，连接尺寸符合ISO 4401-03-02-0-05国际标准
- 产品系列：Z.DB6V工业级叠加压力阀系列
- 最大工作压力：315bar
- 额定体积流量：60L/min
- 阀体接口配置：4组标准液压连接口
- 开关位置数量：2组工作位置，实现超压溢流、常态保压切换
- 电气配套规范：适配3芯连接器（2+PE），符合EN 175301-803行业标准
- 适配液压介质：HL、HLP、HLPD、HVLP、HVLPD系列矿物液压油；HETG、HEES、HEPG系列合成环保液压油；HFDU、HFDR系列阻燃液压液
- 密封材质：FKM氟橡胶密封组件
- 产品净重：1.14kg
型号ZDB6VA2-42/50V完整编码含义拆解（原厂样本规则）
力士乐ZDB系列溢流阀采用标准化模块化编码体系，型号中每一组字母与数字均对应阀体结构、功能属性、调节方式、压力等级、密封配置等核心参数，精准区分不同细分型号的适配场景。结合力士乐官方样本规范，对ZDB6VA2-42/50V型号逐段拆解说明：
1、编码Z：阀体安装结构形式
字母Z为力士乐固定代码，代表叠加式阀体结构。该结构无需独立安装阀块，可直接堆叠集成在液压阀组内部，与换向阀、节流阀、单向阀等元件组合装配。相较于传统管式、板式安装阀门，叠加式结构能够简化液压站油路布局，减少管路接头数量，降低油路渗漏隐患，同时压缩设备整体安装空间，适配紧凑型液压设备设计需求。
2、编码DB：阀门功能类型
DB为力士乐压力阀专属功能代码，指代先导式溢流限压阀。该类阀门的核心作用为限定液压回路工作压力、实现系统过载溢流泄压、稳定回路工作压力，是液压系统中用于压力防护与稳压的核心元件。在力士乐液压阀体系中，不同功能压力阀拥有专属代码，VP对应减压阀、DR对应顺序阀，DB代码固定对应溢流泄压功能，品类区分清晰，选型辨识度高。
3、编码6：公称通径规格
数字6代表阀体公称尺寸为6通径，决定阀体流道流通面积，匹配60L/min额定工作流量。该通径规格适配中小型液压站、单油缸驱动回路、辅助夹紧回路等低中流量工况，是工业自动化设备、机床液压系统的主流通用规格。同系列产品包含10通径等更大规格，可适配大流量液压回路，满足不同设备的流量配套需求。
4、编码VA：油路泄压流向定义
VA为油路流向专属标识，代表阀门溢流泄压逻辑为A口→T口，即液压系统执行元件A腔压力超出设定数值时，多余油液可通过阀体通道回流至T口回油管路，实现压力释放。该流向配置多用于单作用油缸、工装夹紧回路、设备辅助液压支路的压力保护。同系列包含多款油路代码，适配不同回路需求，VP对应主压力油口P-T溢流、VB对应B腔-T溢流、VC支持A-T与B-T双向溢流，可覆盖绝大多数单双向液压回路场景。
5、编码2：手动调节结构配置
数字2代表阀体调节结构为内六角调节套筒搭配防尘保护帽结构，也是本款产品核心结构特点之一。该调节结构区别于外露旋钮式、刻度锁定式结构，依靠内六角工具完成压力调节，搭配外置保护帽可有效隔绝车间粉尘、切削液、油污等杂质，避免调节螺杆锈蚀、卡滞。设备运行产生的震动环境中，该结构可有效防止压力参数自行偏移，保障系统压力长期稳定，降低设备运维频次。
6、编码42：产品迭代系列版本
42为产品迭代版本代码，属于力士乐ZDB6V系列第四代优化版本，也是目前市场主流流通的成熟版本。该版本针对初代产品的流道结构、阀芯阻尼、配合精度进行优化升级，有效减小溢流过程中的压力冲击，缓解系统低频压力波动问题，阀芯密封贴合度更高，微量渗漏控制效果更佳，能够适配24小时连续运行的工业重载工况，设备稳定性与耐用性显著提升。
7、编码50：调压弹簧压力等级
斜杠后数字50代表阀门配套调压弹簧的有效工作区间为0~50bar，是阀门的核心压力参数。当液压回路工作压力攀升至50bar时，阀体阀芯自动开启溢流通道，释放多余压力，将回路压力稳定在设定区间内，实现系统过载防护。该系列阀门配备多档位标准弹簧，包含100bar、200bar、315bar等不同等级，可根据系统额定工作压力灵活选型。
8、末尾编码V：密封材质类型
后缀字母V为力士乐材质专属代码，代表阀体全套密封件采用FKM氟橡胶材质。相较于常规NBR丁腈橡胶密封件，FKM氟橡胶具备更出色的耐高低温、耐油污、耐化学腐蚀性能，不仅适配常规矿物液压油，还可兼容合成环保液压油、阻燃液压液等特殊介质，适配复杂工况环境，大幅延长密封组件使用寿命，减少阀门渗漏故障。
9、专属物料号R900406615
R90开头编码为力士乐原厂物料溯源号，单款细分型号对应独立物料编号。由于同系列阀门外观相似度较高，仅依靠型号可能出现选型偏差，采购、替换备件时搭配物料号核验，可精准匹配压力等级、油路结构、密封配置，规避选型错误、配件不兼容等问题。
产品核心结构与工况优势
1、标准化叠加结构，适配性强、安装便捷
该款溢流阀严格遵循ISO 4401-03-02-0-05国际安装标准，阀体安装尺寸、油口位置完全适配行业通用6通径叠加阀组。模块化叠加设计可直接嵌套于液压阀组内部，无需单独加工专属安装阀块，精简液压站整体结构，减少管路连接点位，降低压力损耗与渗漏风险。同时标准化尺寸让新旧设备替换适配性极佳，老旧设备维保改造时无需改动原有油路布局，可直接替换同规格老旧阀门，大幅降低改造工期与成本。
2、先导式两级阀芯设计，调压平稳精准
阀门采用先导锥阀+主阀芯两级控制结构，区别于直动式压力阀的粗放调压模式。系统压力通过阻尼孔作用于先导阀，压力达到弹簧设定值后先导阀开启，主阀芯两端形成稳定压差，进而开启A-T溢流通道。整套泄压过程平缓顺畅，压力切换无明显冲击，稳压精度稳定，能够有效规避压力骤升骤降对液压泵、油缸、密封件的损伤，适配精密夹紧、微量进给、恒压辅助回路等对压力稳定性要求较高的工况。在60L/min额定流量范围内，压力波动幅度可控，可满足工业设备常态化稳压需求。
3、全工况介质兼容，适配多元工业场景
依托FKM氟橡胶全套密封配置，该阀门突破了普通液压阀单一介质适配的局限，可兼容矿物油、合成环保油、阻燃液压液等十余种工业常用液压介质。无论是常规机床、通用机械的HLP矿物液压油工况，还是食品机械、环保设备的HEES合成液压油工况，以及冶金、消防设备的阻燃液压液工况，均可稳定使用。宽泛的介质适配性让阀门可适配高温、防腐、阻燃等特殊工况，设备通用性大幅提升。
4、防护式手动调节结构，抗干扰、易运维
设备调节部位配备专用防尘保护帽，可隔绝工业车间的金属粉尘、切削液、油污等污染物，避免调节螺杆螺纹锈蚀、积垢、卡滞。内六角调节方式适配工业标准工具，压力调节行程均匀细腻，可在0~50bar区间内完成精细化调压。同时该结构具备优良的抗震动能力，在机床加工、设备高频启停等震动工况下，设定压力不易偏移，无需频繁校准参数，有效降低设备运维工作量。
5、精良制造工艺，整机耐用性出色
阀体采用高强度合金材质加工成型，表面经过防腐、防锈工艺处理，可适应车间潮湿、多尘、油污的复杂作业环境。阀芯经过精密打磨与热处理工艺，配合间隙均匀，启闭灵活，抗磨损、抗疲劳性能良好，可长期承受315bar高压工况冲击，不易出现阀芯卡滞、泄压不畅等故障。整机重量1.14kg，结构紧凑坚固，拆装搬运便捷，适配各类固定式、移动式液压设备配套使用。
主要应用场景
力士乐ZDB6VA2-42/50V（R900406615）叠加式溢流阀凭借稳定的压力控制性能、优良的工况适配性与模块化安装优势，广泛应用于各类中低压工业液压回路，核心适配场景包含数控机床液压系统、橡塑成型设备液压单元、自动化生产线工装夹紧回路、轻工机械液压设备、小型液压站、辅助稳压回路、设备过载保护回路等。
针对0~50bar低压稳压、过载防护工况，该阀门可精准管控支路压力，避免工装夹紧压力过大造成工件变形、设备低压回路超压渗漏、液压元件过载损坏等问题，是中小流量低压液压系统的优选压力控制元件。同时凭借多介质兼容特性，可适配环保型、阻燃型特殊液压设备，满足不同行业的设备合规运行需求。
选型与使用注意事项
设备选型阶段，需结合液压回路额定工作压力、实际流量、液压介质类型匹配阀门参数，本款阀门适配压力区间0~50bar、额定流量60L/min，仅适用于低压支路稳压与过载保护，高压主回路需搭配更高压力等级的同系列产品。安装过程中，需严格参照ISO4401标准对位装配，保证阀组密封贴合紧密，避免安装错位引发渗漏、泄压异常。
日常使用过程中，需定期清理调节部位防尘帽周边杂质，保持调节螺杆灵活度；针对长期运行的设备，可定期校准系统压力，保障调压精度。更换液压介质时，需确认介质类型适配本阀密封配置，避免使用不符介质造成密封件老化失效，延长阀门整机使用寿命。
综上，力士乐R900406615 ZDB6VA2-42/50V叠加式溢流阀凭借标准化设计、稳定的调压性能、优良的工况适配性与便捷的运维优势，成为工业低压液压系统中实用性突出的压力保护元件，能够有效保障液压回路稳定运行，降低设备故障概率，提升工业设备运行的连续性与可靠性。
本文内容基于公开产品及网络数据，实际选型请以技术手册为准，并考虑具体工况参数。如需产品选型手册，可以联系我们提供！
