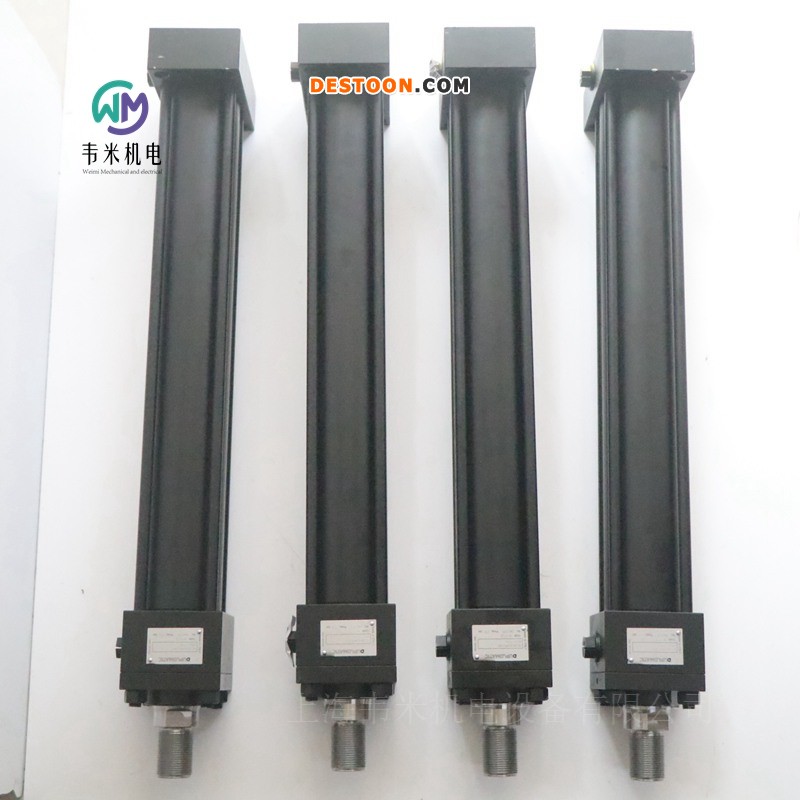

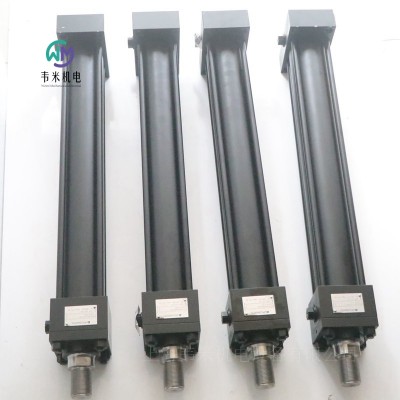

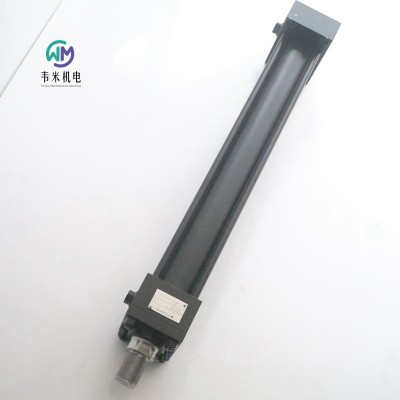

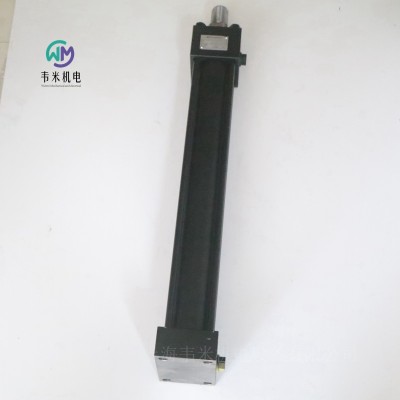

迪普马油缸HC2B-63/45-500-K0-0-11/20，实拍产品图片，原厂原装，价格实惠；上海韦米机电设备有限公司主营产品，深耕进口品牌备件十多年，销售热线：13524123009；联系人：雷青；热诚欢迎新老客户咨询购买！
意大利迪普马DUPLOMATIC液压缸
HC2
液压缸
HCK2
液压缸
ATEX 94/9/CE
序列号 20
该双作用液压缸的结构符合ISO 6020-2和DIN 24554标
准。
紧凑型的方头拉杆连接设计，外加高质量的材质以及密封，使得该系列油缸高度可靠，所以强烈推荐使用在各种形式的工业应用中。
该油缸可以提供14种不同的安装方式，以及一系列附件以满足各种应用需求。
防尘圈、、活塞杆密封、活塞密封、导向环、 前端缓冲调节螺钉、后端缓冲调节螺钉、前端缓冲、后端缓冲、缓冲环。
目前可以提供为ATEX 94/9/CE指令定制的型号，可安装在具有潜在易燃易爆气体的环境中。标准型号符合ATEX II 2GD等级，而带接近传感器的油缸为ATEX II 3GD等级。
技术参数
公称压力 (连续工作) 160bar
工作压力 210bar
峰值压力 250bar
速度 (标准) 0,5m/s
行程 (标准) 5000mm
环境温度范围 (标准) -20 / +80°C
油液粘度范围 10 ÷ 400cSt
油液允许的污染等级 根据ISO 4406:1999 等级20/18/15
推荐油液粘度 25cSt
与公称压力相关的安全系数 ≥ 4
性能
1.1缸径和活塞杆
可提供直径从Ø 25到Ø 200 mm的缸径，从而可以根据需要的作用力，提供一系列的选择。
对于每一种缸径，可以提供三种相应的活塞杆直径（直径为Ø 25 mm的缸径除外，中间尺寸的活塞杆不适用于此缸径）：
标准活塞杆，两腔面积比为1:1.25
中间尺寸活塞杆，两腔面积比为1:1.45
大尺寸活塞杆，两腔面积比为1:2
1.2缓冲
根据需求，可以在油缸的前端和/或者后端安装渐进式和可调缓冲装置，而不影响油缸的外形尺寸。
在油液粘度发生变化的情况下，缓冲装置的特殊设计可以确保油缸达到重复精度。
建议使用缓冲装置，因为它可以消除油缸在高速运动过程中突然停止造成的影响，从而减少传递到安装机构的压力冲击和影响。
对于所有可供应的缸径，缓冲装置均可以通过针阀进行调节。
位于前端缓冲装置锥形结构和后端缓冲环内的旁通阀可以确保活塞快速启动。
1.3油口
供货时，标准油缸配置BSP螺纹油口以及符合ISO 1179标准的密封面。
为了使油缸正常工作，油液流速不得超过5 m/s。
1.4 油口位置
根据安装形式，油口、缓冲装置调节螺钉、排气装置和行程终端接近传感器的标准位置。和标准形式不同的油口位置，可以按照需求提供。其他选项的位置可进行相应的旋转。
1.5行程
标准油缸的行程可至6000 mm。更长的油缸行程可根据需求提供。
行程公差：
0+1 mm 适用于行程至1000 mm
0+4 mm 适用于行程至6000 mm
1.6 支承环
如果油缸的行程超过1000 mm，我们推荐使用支承环，插入支承环后，可以减小活塞杆缓冲环负载，并防止活塞粘滞。
支承环由调制钢制造而成，表面为聚四氟乙烯涂层。每一个支撑环的长度是50 mm。
行程长度为1001至1500 mm，我们推荐插入1个支承环，并且行程每增加500 mm，增加一个支承环。请注意根据插入支承环的数量（每个支承环是50 mm），油缸的整体长度将会相应增加。
1.7 排气装置
根据需求，油缸的端部可以配置排气装置，用于排除空气。当油缸不是全行程工作时，或者油口位置朝下时，必须有排气装置。
1.8表面处理
标准油缸喷漆为迪普马不透明黑色，涂层厚度40µ 。活塞杆镀铬。
2- ATEX 94/9/CE标准定制型号
目前可提供根据ATEX 94/9/CE标准定制的油缸型号，可安装在潜在易燃易爆气体环境中。标准型号符合ATEX II 2GD等级，而带接近传感器的油缸为ATEX II 3GD等级。
供货时通常包括：
遵从ATEX指令的声明
用户操作和维护手册，包括在潜在易燃易爆环境下正确使用油缸的所有相关信息。
型号检验编号：CEC 10 ATEX 138
2.1订货型号
订购ATEX指令定制型号时，只需要在订货型号的首部分中插入字母K即可。型号描述变为HCK2-*。
订购不带行程终端接近传感器的油缸时；
例如：HCK2C-200/90-500-K3-S-11/20
订购配置行程终端接近传感器的油缸时；
所示。
例如：HCK2F-FP22-80/56-200-K3-S-11/20
配置行程终端接近传感器的ATEX指令定制油缸，同时，在该节中关于相同限制的描述也有效。
2.2分级
不带接近传感器的油缸，ATEX标记如下：
II 2GD ck IIC T4 (-20°C Ta +80°C)
EX: 符合ATEX 94/9/CE指令的防爆特定标记和相关的技术规格要求。
II: II类，地面工厂用
2: 2类高保护，适用于1区气体和21区粉尘（自动适用于3类2区气体和22区粉尘）。
GD: 适用于由天然气、水汽、薄雾或者气尘混合物引起的易燃易爆环境区域。
ck： 建筑安全和液体浸没保护
IIC: 气体组别(自动适用于IIA和IIB)
T4: 气体温度等级 (表面温度)
-20°C Ta +80°C: 环境温度范围
带接近传感器的油缸，ATEX标记如下：
II 3GD ck IIC T4 (-20°C Ta +80°C)
EX: 符合ATEX 94/9/CE指令的防爆特定标记和相关的技术规格要求。
II: II类，地面工厂用
3: 3类标准保护，适用于2区气体（22区粉尘）。
GD: 适用于由天然气、水汽、薄雾或者气尘混合物引起的易燃易爆环境区域。
ck: 建筑安全和液体浸没保护
IIC: 气体组别(自动适用于IIA和IIB)
T4: 气体温度等级 (表面温度)
-20°C Ta +80°C: 环境温度范围
2.3工作温度
工作环境温度必须在 - 20°C和+80 °C之间。
标准型密封(K) 和低摩擦型密封(M)的油液温度必须在- 20°C和+80°C之间，而氟橡胶密封(V) 的油液温度必须在-20°C和+120 °C之间。该执行器的温度等级为T4 (T135° C)，同时也适用于在更高温度等级(T3, T2, T1 (T200° C)下工作。
2.4允许速度
标准密封(K)的油缸允许速度是0.5 m/s，而低摩擦密封(M) 和氟橡胶密封(V)油缸的大允许速度是1 m/s。
2.5插头
可根据需求提供行程终端接近传感器的插头。该插头为金属材料，需接线。订货代码为0680961。每个传感器需要一个插头。
2.6接地点
ATEX认证的执行器提供两个接地点，一个在后缸盖，另一个在活塞杆上，可用于油缸接地（M4螺栓）。
通常缸底接地点必须连接，而活塞杆上的接地点则不连接，以防油缸在工作过程中使用整个机械行程（缸头机械停止位至缸底机械停止位）， 或者防止活塞杆已经在其本身和其所在的机器/设备之间，通过机械连接实现接地。
为了核实此类情况，必须检测相关部位与符合EN13463-1标准、阻值为100 Ω的电阻之间的等位性。
意大利迪普马DUPLOMATIC液压缸密封套件订货型号：
SK/HC2-40/28-K/20
SK/HC2-63/45-K/20
SK/HC2-100/45-K/20
SK/HC2-100/45-K3/20
SK/HC2-125/56-K/20
SK/HC2-160/70-K/20
SK/HC2-160/90-K/20
SK/HC2-200/110-K/20
意大利迪普马DUPLOMATIC液压缸油缸订货型号：
HC2B-63/45-500-K0-0-11/20
HC2D-80/45-90-K0-0-11/20
HC2D-80/36-40-K0-0-11/20
HC2D-100/45-75-K/20
迪普马DUPLOMATIC
GPA*
外齿轮泵
系列10
工作原理
GPA*泵是具有固定位移和轴向间隙补偿的外齿轮泵
即使在高工作压力下，它们也能提供高容积效率、低噪音水平，并且由于导向衬套上的负载平衡系统，它们具有很高的耐用性。
它们有四孔欧式法兰和1:8的锥形轴端，也有SAEJ 744法兰和花键轴。顺时针或逆时针旋转。
它们分为三个尺寸组，排量分别高达7.5、31.7和61 cm3/rev，工作压力高达260 bar连续压力。
它们有单泵、双泵或多泵可供选择。
技术规格
泵 GPA1 GPA2 GPA3
排量范围 cm3/rev 1÷7.5 4.5÷31.7 22÷61
连续工作压力（注）bar 高达260 至260 至250
大转速（注）rpm 4000 4000 3000
旋转方向 顺时针或逆时针
轴上的负载 不允许径向和轴向载荷
液压连接 欧洲法兰或BSPP螺纹
安装类型 4孔法兰-矩形
重量 kg 1.3÷1.9 3.3÷4.6 5.8÷8.8
环境温度范围 -20/+50°C
流体温度范围 -25/+80°C
推荐粘度 10÷750cSt
压力定义
GPA*泵可以在输送时的大连续压力P1下运行，吸入时没有压力。
峰值（P3）及其熄灭的大时间为1秒，因为它是系统泄压阀的干预时间。
曲线和特征数据
（用粘度为46 cSt的矿物油在40°C、1500 rpm下获得的值）
考虑到平均效率，吸收功率是理论上的。
噪声级
图中所示的数据是在泵转速=1500 rpm时记录的。
在距离泵1米的轴向距离处的半消声室中测量噪声压力级。
液压油
流体类型
使用符合以下标准要求的矿物油基液压油，并添加抗泡沫和抗氧化添加剂：
FZG试验——第11阶段；编号51525；VDMA 24317
对于与其他类型的流体（水乙二醇、磷酸酯等）一起使用，请咨询我们的技术部门。在温度高于80°C的流体中操作会导致流体质量和密封件过早劣化。必须保持流体的物理和化学性质。
流体粘度
工作液粘度必须在以下范围内：
理想粘度10÷100 cSt
建议粘度高达750 cSt
大粘度1000 cSt（仅限于泵的启动阶段）
流体污染程度
工作压力巴（psi）Δp<140（2030）140（2030）<Δp<210（3040）
类别污染NAS 1638 10 9 8
类别污染ISO 4406:1999 21/19/16 20/18/15 19/17/14
如果吸入管路上安装了过滤器，请确保泵入口处的压力必须为0.7÷3巴。吸入过滤器必须配备旁通阀，如果可能的话，还必须配备堵塞指示器。
串联和多泵外形尺寸
以下尺寸适用于标准泵。关于不同的配置、常见的入口以及由三个或更多泵组成的组的外形尺寸，请咨询我们的技术部门。
将所需尺寸的法兰、泵体和泵盖的值相加，然后从专用表中添加联轴器，以获得泵的长度。缺失的尺寸可以从单台泵的外形尺寸图中获取。
多台泵
可以创建具有将多个泵连接在一起的独立液压回路的多流组。在确定多台泵的尺寸时，必须考虑以下条件：
组装可以在同一组泵之间进行，也可以按照排量递减的顺序在表1.2中进行。
大转速由转速低的泵决定。
不得超过大适用扭矩值。
大适用扭矩
如果多个泵耦合，则当后续泵同时加载时，每个泵的扭矩都必须加到后续泵的扭矩上。
每个泵的扭矩值必须低于下表中规定的值。
如果获得的扭矩值高于表中规定的值，则降低工作压力值或用适合承受所需扭矩的泵更换过载的泵
大适用扭矩[Nm]
前泵 中间/后泵
GPA1*-*E10T1 20 30
GPA1*-*E11T11 60 30
GPA2 140 100
GPA3 280 180
中间泵可以单独购买，用于串联泵或多个泵，或作为备件。
意大利迪普马DUPLOMATIC外啮合齿轮泵订货型号：
GPA1-R038-E10T1-B15/15S/10N
GPA2-R169-E20T2-FE3/2S/10N
GPA2-L169-E20T2-FE2/2S/10N
GPA2-R146-E20T2-FE3/2S/10N
GPA3-R270-E30T3-FE4/3/10N
GPA3-R270-E30T3-FE4/3S/10N
迪普马油缸HC2B-63/45-500-K0-0-11/20
