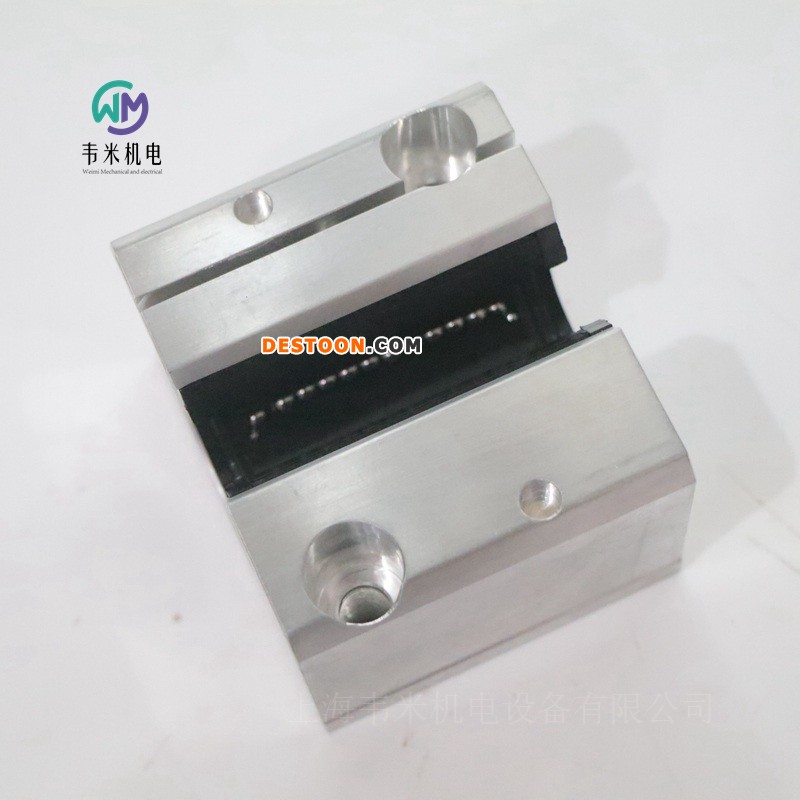

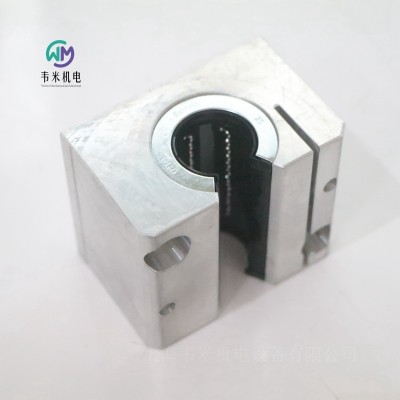

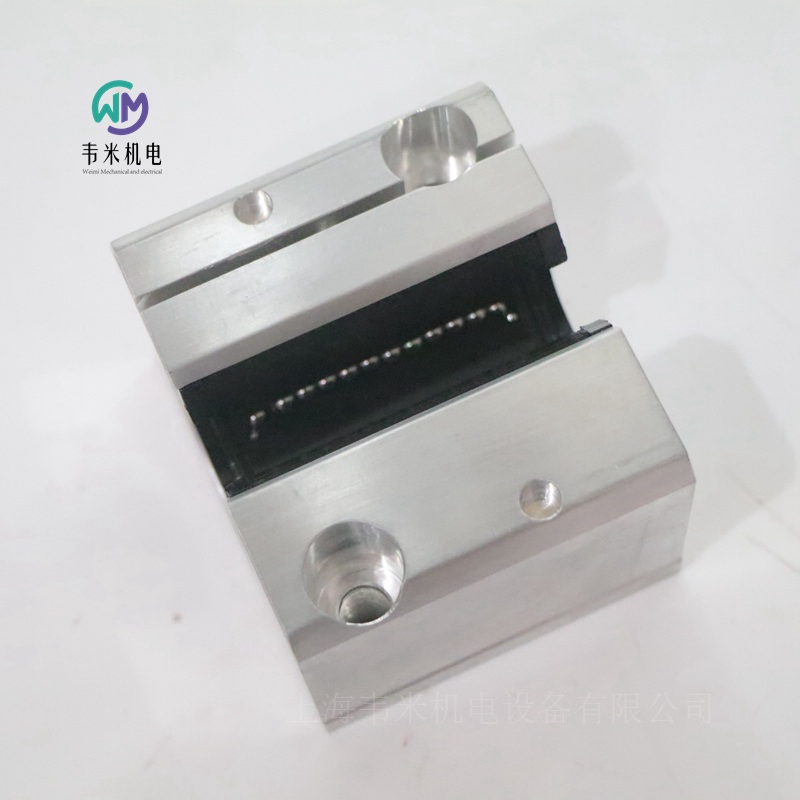

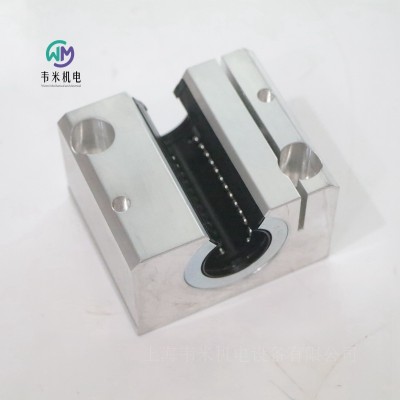

力士乐REXROTH线性装置R103862520
LSAOE-A-25-DD
线性组件（铝），OE-A-25，带两个密封件
线性传动技术 线性导轨 滚珠导套和轴 线性组件带滚珠导套 线性装置
线性组件（铝）
开式，可调式
带超级滚珠导套 A
轴径 d = 25
带两个密封件
规格：常规
轻型精密外壳（铝）
带自对准功能的超级滚珠导套 A
用锥槽销固定
前置式密封圈
可补充润滑
轴直径 d [mm] 25.0
滚珠导套导向系统结构型式 OE - 开式，可调节
系列 超级导套 A（带自对准功能）
类型 线性套件
额定动载荷 C [N] 4130.0
动态承载量 C 提示 额定载荷适用于主载荷方向。
加速度 amax [m/s²] 150.0
允许线性速度 vmax [m/s] 3.0
允许速度 vmax 提示 速度可达 5 m/s。由于塑料件磨损的增加，限制了使用寿命。试验结果是 50 • 105m 至 100 • 105m，行程无故障。
径向间隙 出厂时已在张紧状态下用 h5 轴（下限）进行了无间隙调整
外径 D [mm] 40.0
允许环境温度 (min. … max.) -10 °C ... +80 °C
重量 [kg] 0.59
静态额定载荷 C0 [N] 2250.0
静态承载量 C0 提示 额定载荷适用于主载荷方向。
摩擦力 FR 脚注 两端带内装式密封圈的滚珠导套在无径向载荷作用时的摩擦力从表中查取。摩擦力取决于速度和润滑情况。
起动力 [N] 4.5
尺寸 A（型材导轨系统） [mm] 78
尺寸 D [mm] 40
尺寸 E1 [mm] 60
尺寸 E2 [mm] 40
尺寸 E3（型材导轨系统） [mm] 64
尺寸 E4 [mm] 20
尺寸 H [mm] 30.0
尺寸 H1（型材导轨系统） [mm] 51
尺寸 H3 [mm] 10
尺寸 H4 [mm] 4
尺寸 L [mm] 67
尺寸 L3 [mm] 15
尺寸 M [mm] 39
尺寸 N1（型材导轨系统） [mm] 29
尺寸 N2（型材导轨系统） [mm] 22
尺寸 S [mm] 8.4
尺寸 S2 [mm] 6
尺寸 SW [mm] 3
尺寸 V [mm] 6.5
尺寸 W [mm] 11.5
角度 α [°] 57
轴密封圈R133172550 25 &
密封圈（超级，标准），d = 25，开式
