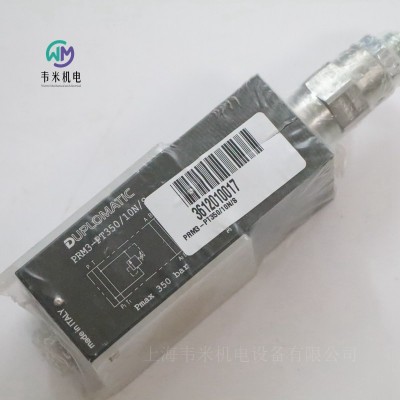

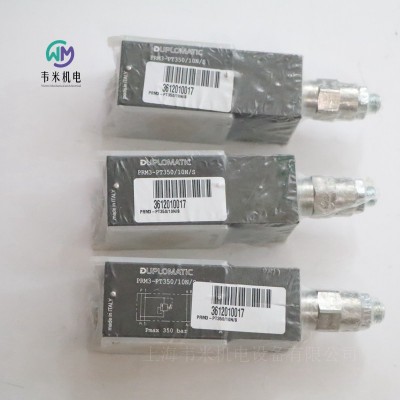

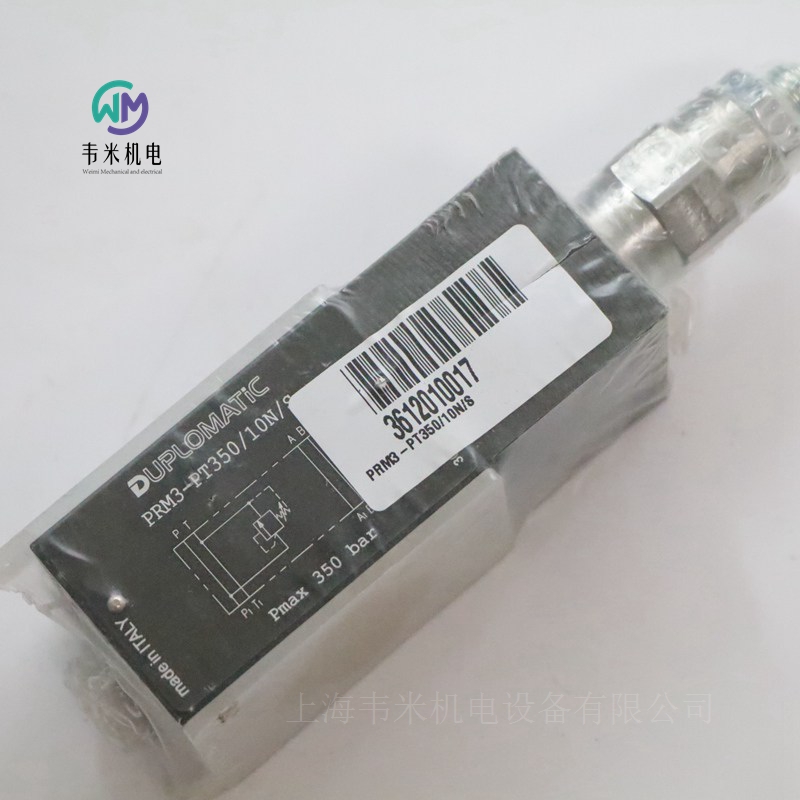

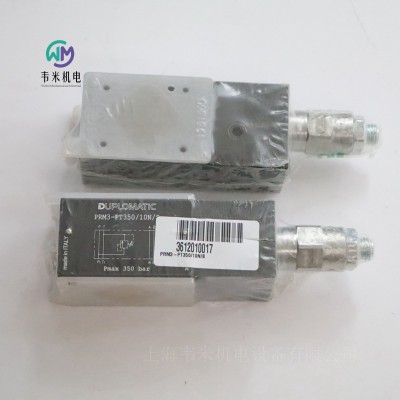

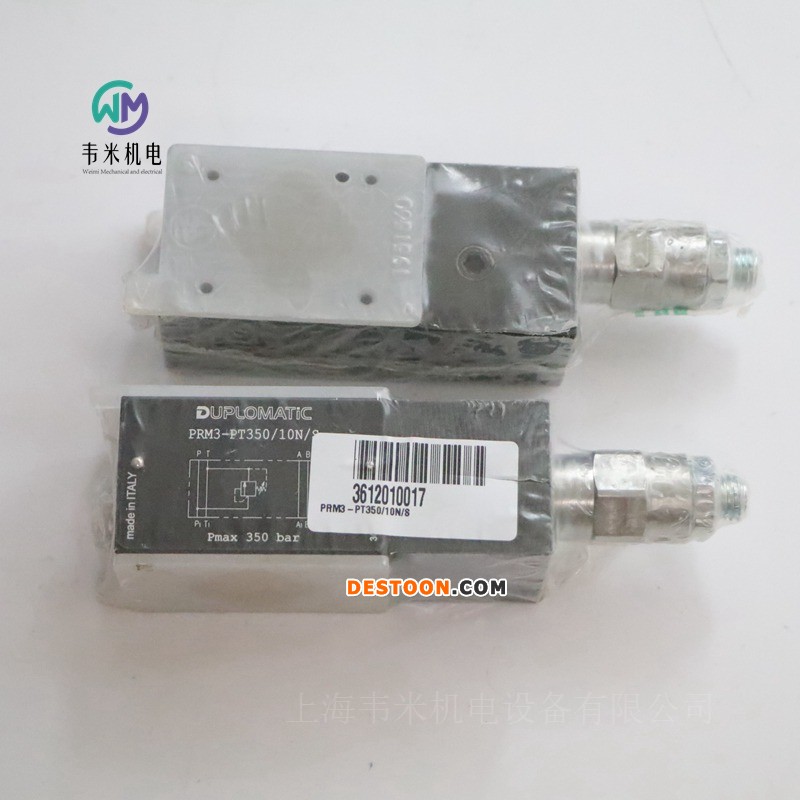

DUPLOMATIC溢流阀PRM3-PT350/10N/S，现货库存，实拍产品图片，原厂原装，价格实惠；上海韦米机电设备有限公司主营产品，深耕进口品牌备件十多年，销售热线：13524123009；联系人：雷青；热诚欢迎新老客户咨询购买！
意大利迪普马DUPLOMATIC直动式溢流阀PRM3 系列 10 通径
叠加式结构
符合 ISO 4401-03 标准
工作压力：350 bar
性能参数（测试条件：50℃、粘度 36cSt 矿物油）
参数 单位 数值
最大工作压力 bar 350
受控油路最大流量 L/min 50
回油 / 自由油路最大流量 L/min 75
环境温度范围 ℃ -20 ~ +60
介质温度范围 ℃ -20 ~ +80
介质粘度范围 cSt 10 ~ 400
介质污染等级 - ISO 4406:1999 20/18/15 级
推荐粘度 cSt 25
重量：PRM3-PT/AT/BT/BA kg 1.3
重量：PRM3-DT/D kg 1.8
工作原理
PRM3 为直动式溢流阀，叠加式设计，安装面符合 ISO 4401 标准。
可通过拉杆 / 螺栓，与所有 ISO 4401-03 叠加阀直接组装，无需外接管路。
类型：单油路调压（1 路）、双油路调压（2 路），共 5 种压力调节范围。
用途：液压回路压力限制、抑制执行元件运动时产生的压力峰值。
配置：标准带内六角调节螺钉 + 锁紧螺母，限制最大调节行程；可选旋钮调节款
液压符号
PRM3-PT：P 路单控、T 回油
PRM3-AT：A 路单控、T 回油
PRM3-BT：B 路单控、T 回油
PRM3-DT：A/B 双控、交叉回油
PRM3-D：A/B 双控、交叉回油
PRM3-BA：B 路单控、A 回油
型号说明
PR：直动式溢流阀
M：叠加式
3：ISO 4401-03 规格
阀类型：
PT：P 路单控、T 回油
AT：A 路单控、T 回油
BT：B 路单控、T 回油
BA：B 路单控、A 回油
D：A/B 双控、交叉回油
DT：A/B 双控、交叉回油
压力范围：
025：最高 25 bar
070：最高 70 bar
140：最高 140 bar
210：最高 210 bar
350：最高 350 bar
/10：10 系列（10~19 系列外形 / 安装尺寸通用）
调节方式：
S：标准内六角螺钉
K：调节旋钮
密封件：
N：NBR 丁腈橡胶（矿物油，标准）
V：FPM 氟橡胶（特殊介质）
可选：/W7 表面处理镀镍锌；省略为标准磷化发黑
备注：标准阀为磷化发黑处理（符合 UNI EN ISO 9227、UNI EN ISO 10289）；阀体镀镍锌，盐雾测试可达 240 小时。
特性曲线（测试条件：50℃、粘度 36cSt 矿物油）
调压曲线：5 种压力档位（25/70/140/210/350 bar），压力稳定、流量变化影响小。
压差 - 流量曲线：
受控油路：调节初始（最低压力）时，流量越大、压差越大；
自由油路：压差小、流量影响微弱。
液压介质
推荐：ISO 6743-4 HL/HM 型矿物油，配 NBR 密封（N）。
磷酸酯（HFDR）：配 FPM 密封（V）。
HFA/HFB/HFC 介质：请咨询技术部门。
介质温度 > 80℃：加速油液 / 密封老化，需保持介质理化性能稳定。
外形及安装尺寸（mm）
PRM3-D/DT（双控款）
总长：235；安装段长：131；两端长度：52
宽度：40；安装面孔径：Ø7.5
接口：P/T/A/B 标准布局
PRM3-PT/BA/BT（单控款）
型号 A（安装段长） B（总长）
PT 105 157
BA 100 152
BT 100 152
宽度：40；安装面孔径：Ø7.5
PRM3-AT（A 路单控款）
总长：152；安装段长：100；安装面宽度：46
宽度：40；安装面孔径：Ø7.5
通用配件：
锁紧螺母：扳手 19
内六角调节螺钉：扳手 6（标准），顺时针调压升高
密封件：4 个 2037 型 O 形圈（9.25×1.78，硬度 90 Shore）
调节旋钮
标准：内六角螺钉；可选旋钮款（代码 K）
旋钮尺寸：总长 80mm，含调节旋钮、锁紧环
意大利迪普马DUPLOMATIC直动式溢流阀订货型号：
PRM3-AT140/10N/S
PRM3-D210/10N/S
PRM3-D350/10N/S
PRM3-DT070/10N/S
PRM3-DT350/10N/S
PRM3-PT210/10N/K
PRM3-PT210/10N/S
PRM3-PT350/10N/S
