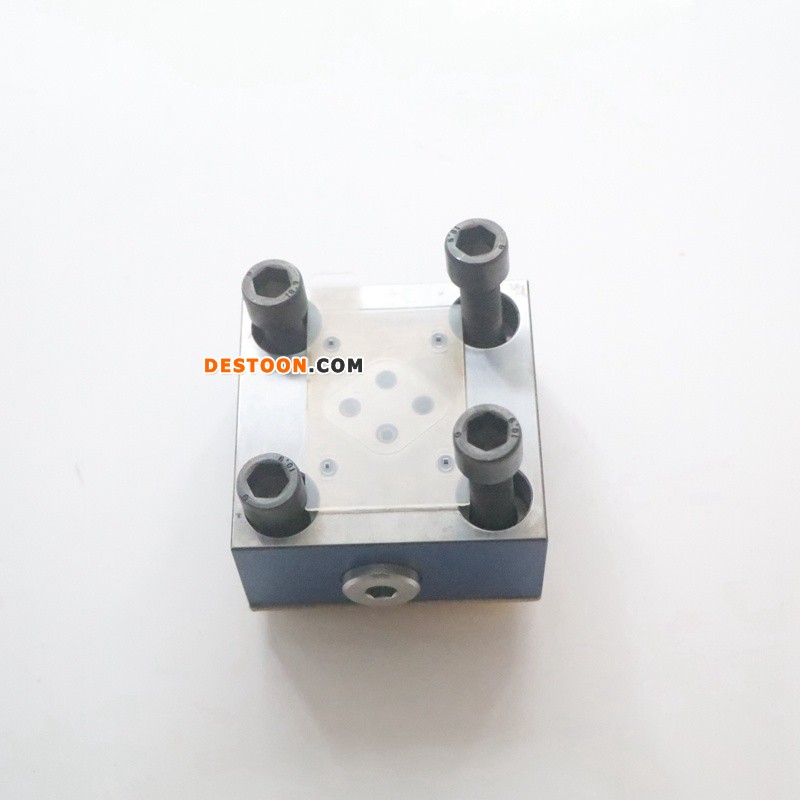

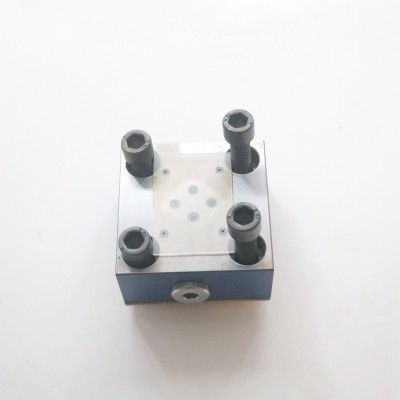

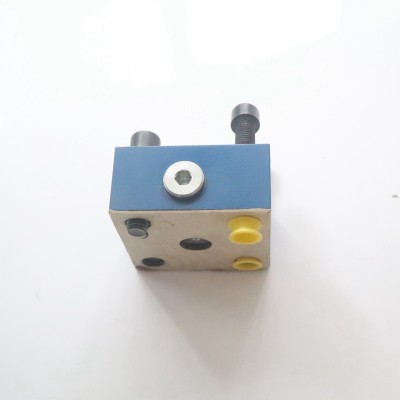

力士乐 REXROTH LFA25KWA-71/P12 逻辑阀盖板（R900948669）：高压二通插装阀系统核心控制单元
在现代工业液压系统向高压化、大流量、高集成度发展的过程中，二通插装阀凭借结构紧凑、通流能力强、耐压等级高、易于模块化集成等特点，广泛应用于冶金、锻压、重型机械、船舶及液压站等关键领域。而力士乐 REXROTH LFA25KWA-71/P12 逻辑阀盖板（订货号 R900948669） 作为二通插装阀的专用控制盖板，是连接主插装阀芯与先导控制元件的核心部件，承担控制油路切换、逻辑方向控制及先导接口集成等关键功能，为整套高压液压系统提供稳定、可靠、标准化的控制解决方案。
一、产品概述与系统定位
LFA25KWA-71/P12 属于博世力士乐LFA 系列二通插装阀控制盖板，适配公称尺寸 25（NG25）插装阀芯，为梭阀式方向控制型盖板。产品设计完全遵循国际通用标准：插装孔符合 ISO 7368，安装结构面符合 ISO 4401，可与全球主流液压集成块无缝匹配，具备极强的通用性与互换性。
该盖板采用底板安装方式，额定工作压力可达420 bar，适用于绝大多数中高压工业液压工况；内置梭阀结构，可实现控制油路的自动逻辑切换，简化系统管路设计，减少泄漏点，提升系统响应平稳性与运行可靠性。配套电气接口满足EN 175301-803 标准，采用 3 极（2+PE）连接器，适配常规先导电磁阀的电气连接需求，便于现场安装与调试。
作为整套插装阀单元的 “控制中枢”，LFA25KWA-71/P12 通常与LC25 系列二通插装阀芯配合使用，组成完整的大流量方向控制单元，广泛用于需要高压、大流量、高频切换或长期连续运行的液压回路中。
二、型号含义
力士乐 LFA 系列控制盖板型号采用标准分段式命名结构，各段依次表示：系列代码 → 公称通径 → 功能类型 → 设计系列 → 附加配置（含节流规格）。以下为LFA25KWA-71/P12的完整释义：
LFA：产品系列代号，代表Logic Function Cover（逻辑功能盖板），专用于二通插装阀的控制盖板系列。
25：公称通径（NG25），适配插装阀主阀芯通径 25 mm，对应标准流量范围，符合 ISO 7368 安装孔尺寸体系。
KWA：功能类型代码，表示带梭阀的方向控制盖板（Shuttle Valve Directional Control），内置梭阀结构，用于实现控制油路的方向逻辑切换；为该系列标准功能版本。
71：设计系列代码（70–79 系列），属于力士乐第七代插装阀盖板设计平台，71为该平台下的基础子系列，安装尺寸与 7X 系列完全兼容，可与同系列 6X 版本实现直接互换。
/P12：附加配置与节流规格。P表示先导控制（Pilot Control）配置；12表示盖板内置φ1.2 mm 标准节流孔（按官方样本以 1/10 mm 标注），用于控制先导油流量，缓冲阀芯动作冲击，降低噪音，提升运行平稳性。
订货号 R900948669：为博世力士乐物料编号，用于下单，一个订货号只对应一种产品。
三、核心技术参数
以下参数依据力士乐官方样本及出厂实测标准整理：
型号：LFA25KWA-71/P12
订货号：R900948669
公称尺寸：25（NG25）
功能：梭阀式方向控制（二通插装阀控制盖）
安装标准：ISO 7368（插装孔）、ISO 4401（结构面）
额定工作压力：420 bar
连接方式：底板安装
电气连接：EN 175301-803，3 极（2+PE）
适配液压油：HL、HLP、HLPD、HVLP、HVLPD、HFC
密封材质：NBR（丁腈橡胶）
内置节流孔：φ1.2 mm（P12）
重量：2.02 kg
四、结构与性能特点
1. 高压强度与可靠性
主体采用高强度锻钢加工，关键密封面经精密研磨，配合 NBR 密封件，可长期承受 420 bar 高压及动态压力冲击，适用于连续作业与高频负载工况。
2. 梭阀集成设计，简化系统
内置梭阀可自动切换控制油路，无需外接复杂梭阀块或额外管路，有效减少系统泄漏点，降低安装复杂度与维护成本，提升系统整体效率。
3. 标准接口，通用性强
严格遵循 ISO 标准，可直接替换同规格国内外品牌盖板；71 系列设计兼容前代 6X 系列，便于设备升级与备件替换，降低用户长期使用成本。
4. 节流缓冲，运行平稳
内置 φ1.2 mm 标准节流孔，可平稳控制先导油流量，避免高压工况下阀芯启闭过快产生的冲击、振动与噪音，延长阀件及管路寿命。
5. 介质适应性广
可兼容多种常用液压介质，包括矿物油型与难燃型液压油，满足不同行业对介质类型的要求，工况适配范围广。
6. 结构紧凑、安装维护便捷
整机重量 2.02 kg，体积小巧，利于液压站紧凑化设计；底板安装与标准电气接口便于现场装配、调试及后期维护。
五、工作原理与典型应用场景
工作原理
LFA25KWA-71/P12 与 LC25 系列插装阀芯组成方向控制单元。液压主油路通过插装阀芯通流，控制油路经集成块进入盖板；内置梭阀根据压力信号自动切换控制油流向；外部先导电磁阀通过电气接口接收控制信号，驱动先导油推动主阀芯开启或关闭，从而实现执行元件（油缸、马达）的启停、方向切换与逻辑互锁。内置节流孔全程缓冲阀芯动作，保证系统平稳运行。
典型应用
冶金设备：轧机、矫直机、连铸机大流量方向控制回路；
锻压机械：压力机、折弯机、液压机主缸高压方向切换；
重型工程机械：挖掘机、起重机、盾构机液压执行机构控制；
船舶与海洋工程：甲板机械、舵机、锚机高压液压系统；
工业液压站：中高压集成液压系统，作为方向控制核心单元。
六、选购与安装要点
通径匹配：确认主插装阀芯为 NG25（LC25 系列），保证通径与流量匹配。
功能匹配：需梭阀逻辑方向控制时选用 KWA 功能代码；如需其他功能（压力、节流、单向）可选择 LFA 系列其他型号。
压力等级：系统最高压力不超过 420 bar，长期高压工况建议选用原厂密封件以保证寿命。
介质适配：NBR 密封适用于常规矿物油；如需高温或特殊介质，可咨询原厂配置氟橡胶密封版本。
安装规范：按 ISO 4401 标准安装面紧固，控制油口按样本要求连接，避免错接导致功能异常。
七、总结
力士乐 REXROTH LFA25KWA-71/P12（R900948669）作为 LFA 系列针对 NG25 通径、梭阀方向控制需求的核心产品，集高压耐受、标准接口、功能集成、运行平稳、维护简便于一体，型号体系清晰规范，完全遵循力士乐官方样本命名逻辑，便于用户选型、采购与备件管理。
在冶金、锻压、重工、船舶等高压大流量场景中，该盖板凭借稳定可靠的性能，成为二通插装阀系统集成与维护的优选部件，助力液压设备实现高效、安全、长周期运行，为工业自动化提供坚实的液压控制保障。
本文内容基于公开产品及网络数据，实际选型请以官方技术手册为准，并考虑具体工况参数。
