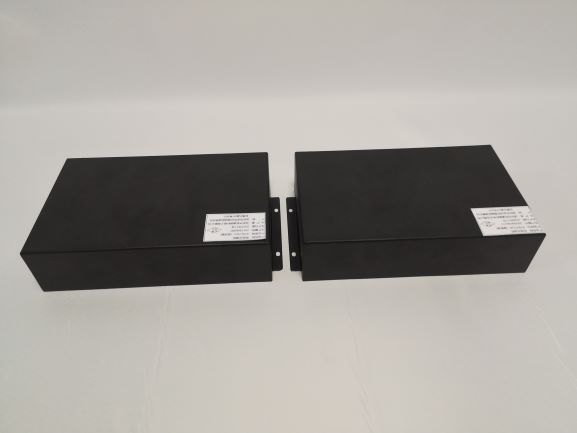

KT9246/S(R)音频光端机/光纤广播系统/广播光端机/光纤隧道广播

一、概述：

1，本光端机产品分“发送端（型号为KT9246/S）”和“接收端（型号为KT9246/R）”，使用时必须成对使用，将“发送端”与“发送端”连接或“接收端”与“接收端”连接后都无法正常实现光纤传输。

2，本机采用直流24V电源供电，输入电压范围宽，现场取电方便。

3，本机为1路双向音频，安装使用时不用区分安装位置，但需将信号正确连接（见使用说明）。

二、技术参数：

1，电源电压：DC24V±20%

2，工作电流：<100mA

3，使用条件：环境温度：-10℃～40℃

           相对湿度：≤95%(40±2℃)

4，尺寸：200*125*50mm

三、使用说明：

1，本产品使用时，“KT9246/S发送端”与“KT9246/R接收端”需成对使用，每一个发送端只能通过光纤与一个“接收端”相连；使用时不区分安装位置，即音源节点或功放节点处不区分使用“发送端”还是“接收端”。

2，光纤可以采用单模单纤，传输距离≥20km。

3，线路连接：将音源设备“音频输出”连接至光端机“音频输入”端口；光纤分别连接到“OPT”光纤接口；功放节点处光端机“音频输出”接至功放机“音频输入”；电源端口连接到24V供电电源端，区分正负极性。

4，线路连接后加电，“SYNC”与“PWE”应同时点亮，否则有异常，如“SYNC”不亮时请检查光纤连接是否可靠；如“PWE”不亮应检查电源线连接是否正常。

全部产品消防认证齐全，欢迎来电咨询。www.szhsj119.com
