110KV变电站火灾自动报警系统/光伏电站火灾自动报警系统

变电站火灾自动报警系统设一套火灾报警控制器，布置在控制室，实现对变压器、开关室、电缆夹层等区域的消防报警及控制系统的监控，能够实现全范围内消防报警及控制系统的操作和信息共享。供方提供的火灾自动报警系统应能在变电站特定条件下可靠运行，以确保系统的正确性、稳定性。

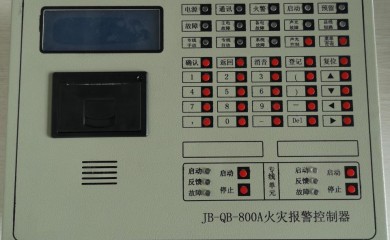

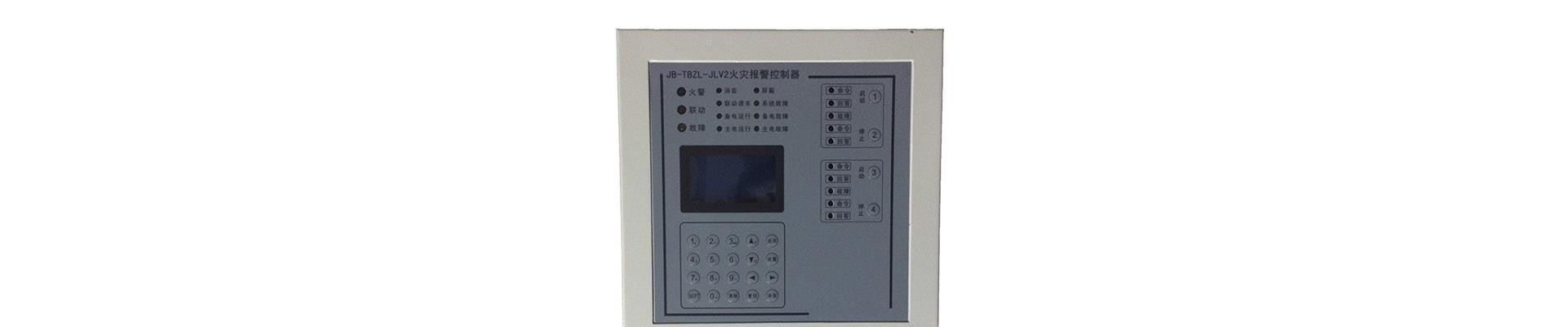

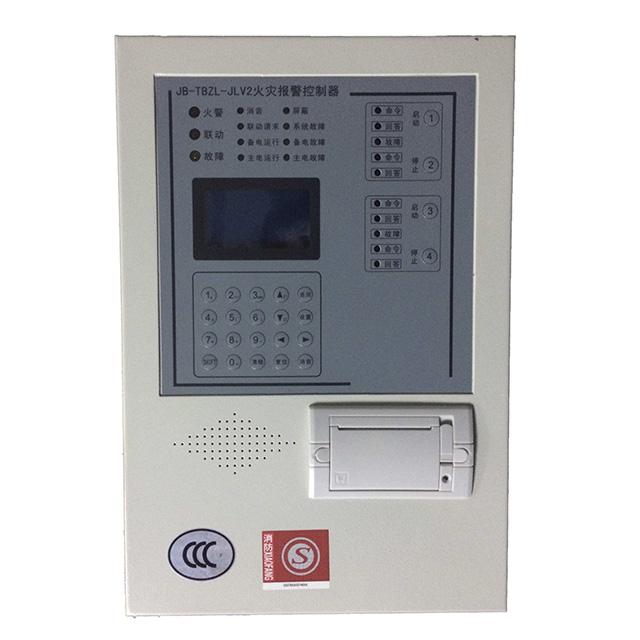

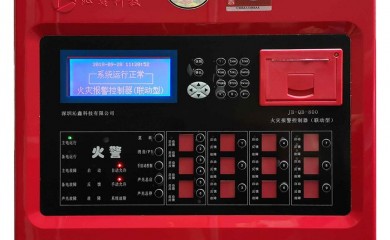

控制器应能够实时显示火灾报警、故障、状态信息, 并能按时间顺序打印历史资料信息；探测报警区域内，任何一点出现报警，能发出声光报警信号、显示文字信息。

1. 系统组成：

火灾报警控制器（联动型控制器、手动操作系统等）；

探测系统（包括各种模块、探测器、手动报警触发装置等）；

火灾事故声光报警装置；

备用直流电源装置；

消防专用电话；

与其它消防灭火系统相关设备的接口。

2. 消防报警区域划分：

消防控制器布置在控制室。

消防报警区域

根据变电站的实际情况，系统分为若干个区域进行探测和控制。

3.系统功能要求：

3.1 系统组成：火灾报警控制系统一套。

3.2 火灾报警控制器的探测回路采用二总线制，优先选择环形线路结构，所有探测报警设备及其模块采用有极性接线方式。

火灾报警控制器应能对雨淋报警阀组、湿式报警组、消防水泵等重要设备采用多线手动控制方式，并在控制器上有直接手动控制功能和指示灯。

对火灾进行探测，发出声光警报并自动、手动及就地手动启动灭火系统，并对消防及灭火设施的运行情况进行监视。

3.3报警触发装置的类型及安装位置应符合被保护区域的使用要求，并由需方确认。

3.4手动火灾报警按钮在区域内普遍设置，每个防火分区应至少设置一个手动火灾报警按钮，从一个防火分区的任何位置到最近的一个手动火灾报警按钮的步行距离不应大于３０米。室内消火栓均设置手动报警按钮，消防报警及控制系统对消火栓系统设有监测。

3.5系统中每个报警触发装置的信号，应在控制器上有声、光显示，并均能以简体中文描述报警位置。每台控制器须采用高度集成化的主控制板,每回路报警和联动点无比例混编,不少于128点。

3.6控制盘应能反映系统中各火灾探测回路的故障，并具有多对联动用输出接点。

3.7控制盘应能显示火灾发生的区域、部位及时间。

3.8控制盘还应具有故障报警、自检、时钟等功能。故障报警与火灾报警的音响和灯光都应有所区别，并能显示故障发生的区域。当火灾报警与故障报警同时发生时，火灾报警优先。时钟要求显示火灾发生时间；火灾报警时间；内部自动连续记时。

3.9 火灾探测器的选择应根据电站特点（如高频电磁干扰）选择，当设置自动联动装置或启动自动灭火系统时，应采用感烟、感温、线型感温探测器（同类型或不同类型）的组合。对于自动灭火系统，均应设置两路火灾探测系统，当其中任一路报警时，应向控制盘发出报警信号，当两路探测器同时报警时，自动联锁启动灭火系统。对环境较差的区域，如电缆隧道、竖井、桥架等处，应采用线型感温探测器，线型感温探测器敷设在桥架上时线型感温探测器的每个回路长度不宜超过200米。

3.10 需方向供方提供两路２２０ＡＣ　５０ＨＺ电源（一路ＵＰＳ电源、一路保安电源）到火灾报警盘，当供方还需要其它等级的电源时，应自备变压器等转换装置实现。供方供货范围内的各设备供电由供方自行解决。

控制盘应有专用备用电池电源及自动充电器，备用电池应可在最恶劣工况下连续使用8小时。

3.11 消防通讯系统：

手动报警处应设置对讲电话插孔；每个就地区域报警盘及其他重要部位的有人值班室应设置火警电话分机。

3.12 供方应提供与相关自动灭火系统的联动控制接口。

3.13 供方所供系统与其它系统的接口形式，根据需方的要求确定接口形式为无源接点或24V DC信号。

4. 控制要求

当探测器或监视模块发出火灾报警信号后，系统应能自动识别误报信号，而且对误报信号仅作记录，不发出报警；对于真实报警信号，系统应能打开声光报警器提示工作人员。同时也应能自动／手动启动消防泵，自动开启相应区域的专用灭火装置进行自动灭火。

5. 元器件要求

5.1 在选择火灾探测器时，应根据火灾的特点及探测点的环境来选择。探测器应具备防潮、防渗水功能，电子编码，功耗低，抗干扰能力强。优先选用符合RoHS指令的产品。

5.2 控制系统的容量不应小于报警区域的探测区域总数，应留有２０％的余量。

5.3 灯光警报装置和音响警报装置其中一种发生任何故障应不影响另一种装置正常工作。警铃铃声清晰、响亮，音质稳定；敲击柱强度高，安全可靠，外形美观。

5.4火灾报警控制器要求具有自动检测、灵敏度可调、故障自动监测、能够准确判断火灾真伪；具有数据上传功能，具有火灾报警信号无源输出接点；采用可充电电池作为数据存储的后备电源。

5.5 红外光束感烟探测器保护长度在5~100米之间，光束之间的距离≤14米；可对灰尘、温度等环境变化进行自动补偿；易于安装调试，可以在墙壁或顶棚安装，带有必要辅件。

5.6 手动报警按钮要求外观美观，可以满足各种环境需求；可靠性、稳定性高；采用可恢复式启动零件，专用钥匙复位。

5.7 短路隔离器可自动隔离故障，并带有故障隔离显示。

5.8某一个控制器或模块故障，不影响其它控制器及模块的正常运行。

5.9 电源故障应属系统的可恢复性故障，一旦重新供电，控制器及模块应能自动恢复正常工作而无需运行人员的任何干预。
