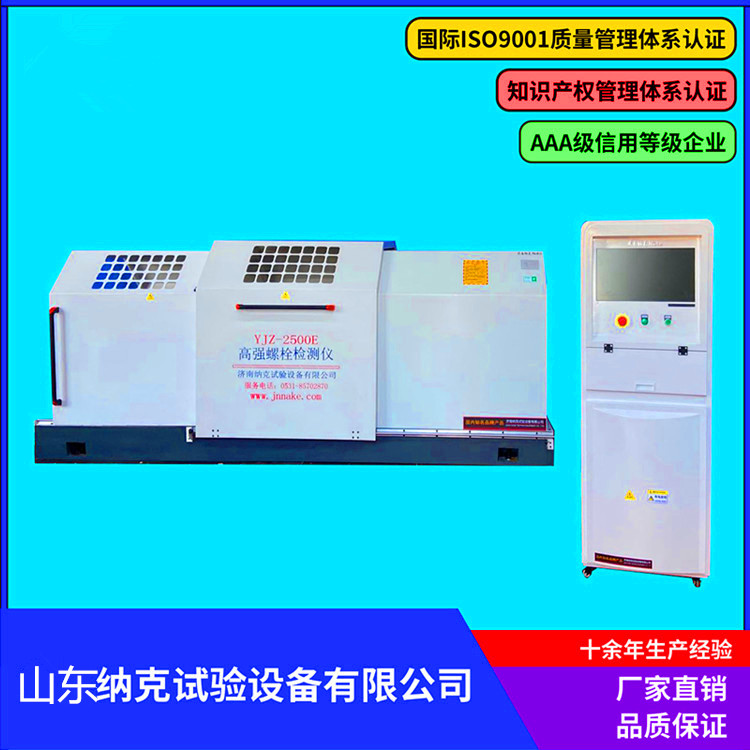

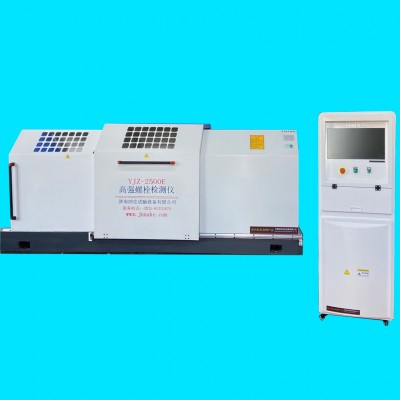

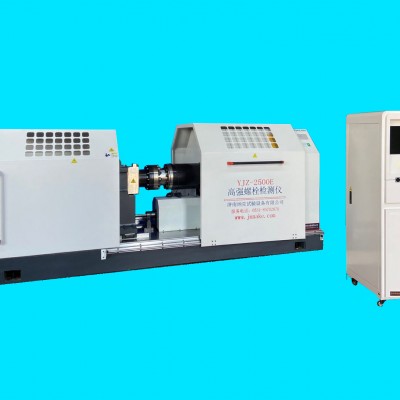

YJZ-2500E型高 强 螺 栓 检 测 仪

一、主要用途和技术参数

该检测仪参照NB/T31082-2016《风电机组塔架用高强度螺栓连接副》、GB/T32076.7-2015《预载荷高强度栓接结构连接副第 7 部分:M39~M64 大六角头螺栓和螺母连接副》、GB/T50205-2020《钢结构施工质量验收规范》和GB/T3098.1-2010《紧固件机械性能 螺栓、螺钉和螺柱》有关要求设计制造，主要对大六角头高强螺栓连接副(M33—M64)的轴力、扭矩、扭矩系数、进行检测，显示并打印。当轴力达到标准规定的值后，检测仪发出蜂鸣声并记录检测数据峰值，设备停留1秒钟后自动反转松开试样，同时检测仪根据检测的轴力和扭矩自动计算出扭矩系数并且自动显示出来；当一组试验做完后检测仪自动计算N个试件的平均轴力、平均扭矩、平均扭矩系数、标准偏差和变异系数等；

技术参数：

电压： 控制系统AC220V ；电机AC 380V

伺服电机功率：5.0KW

输出转速：0-1.0r/min

轴力检测范围：200-2500kN

扭矩检测范围：1000-20000Nm

螺栓规格：M33-M64

螺栓长度：120---500mm

试验精度：轴力±1.0% 扭矩±1.0%
