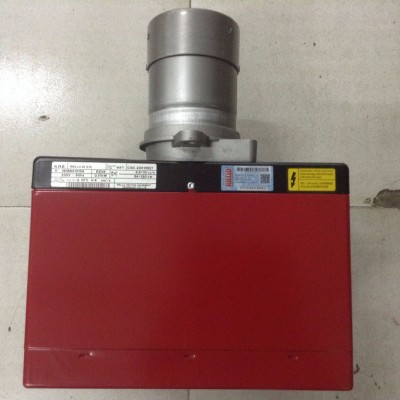

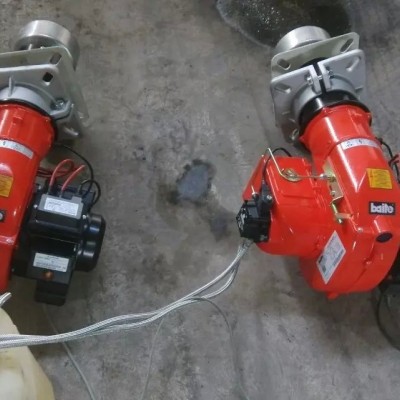

BTL3 4 6 10 14 20 26单段火燃油燃烧器13955603137
系列 BTL3 BTL4 BTL6 BTL10 BTL14 BTL20 BTL26单段火燃油燃烧器
技术和功能特点
轻油燃烧器.
轻油燃烧器.
单段火运行 （开 / 关）。
单段火运行 （开 / 关）。
能适应任何类型的燃烧室。
能适应任何类型的燃烧室.
机械式压力雾化。
机械式压力雾化.
通过调节燃烧空气和燃烧头，可以获得好的燃烧参数。
通过调节燃烧空气和燃烧头，可以获得好的燃烧参数。
无须把燃烧器从锅炉上拆下，就可直接取下雾化装置，从而可以方便的进行维修保养。
无须把燃烧器从锅炉上拆下，就可直接取下雾化装置，从而可以方便的进行维修保养。
手动空气流量调节.
手动流量调节。
采用一个法兰和一个绝缘密封圈与锅炉连接固定；配有一个7孔联接器、两个软管、一个线性过滤器和一个喷嘴。
配有一个7孔联接器，一个法兰和一个用于用于锅炉紧固的隔热密封，2根软管，1个在线过滤器和1个喷嘴。
设计特点
轻质铝合金风机部件。
轻质铝合金风机部件。
高性能离心式风机。
高性能离心式风机。
带有流量调节装置的助燃空气进口.
带流量调节装置的燃烧空气进口。
风门自动关闭（BTL 26 除外）.
与各种锅炉法兰配对的滑动法兰，可以调整燃烧器伸入锅炉的位置。
与各种锅炉法兰配对的滑动法兰，可以调整燃烧器伸入锅炉的位置。
带有喷嘴和钢制火焰扩散盘的钢质可调节燃烧头。
单相电动马达驱动风机和油泵.
单相电机带动风机和油泵。
带压力调节器和燃料截止阀的齿轮泵。
带调压器和燃料截止阀的齿轮泵.
符合欧洲EN230标准的燃烧器自动控制装置和指令设备。
符合欧洲EN230标准的燃烧器自动控制装置和指令设备。
光敏电阻检测火焰。
光电阻检测火焰。
7孔插头输出用于燃烧器电气和温控器连接.
为燃烧器电气和恒温控制器提供7孔的联接出口。
电气保护等级IP40。
电气保护等级IP40。
消音塑料保护外罩.
版本按要求提供
根据要求可提供：生化柴油运行。
根据要求可提供：生化柴油运行。
代码 名 最小功率 (KW) 最大功率 (KW)
35450011 BTL 3 H 50-60Hz 16,60 42,70
35450010 BTL 3 50-60Hz 17,80 42,70
35490010 BTL 4 50-60Hz 26,00 56,10
35490011 BTL 4 H 50-60Hz 26,00 56,10
35510010 BTL 6 50-60Hz 31,90 74,30
35510011 BTL 6 H 50-60Hz 31,90 74,30
35530010 BTL 10 50-60Hz 60,20 118,00
35530011 BTL 10 H 50-60Hz 60,20 118,00
35610010 BTL 14 50Hz 83,00 166,00
35615410 BTL 14 60Hz 83,00 166,00
35630010 BTL 20 50Hz 118,60 261,00
35635410 BTL 20 60Hz 118,60 261,00
35650010 BTL 26 50Hz 190,00 310,00
35655410 BTL 26 60Hz 190,00 310,00
