系列 TBG 35P TBG45P TBG60P TBG85P TBG120P TBG150P TBG210P两段火燃气燃烧器
技术和功能特点
根据欧洲 EN 676 标准符合CE认证的燃气燃烧器.
两段火运行 （大 / 小火）。
两段火运行 （高 / 低火焰）。
符合EN303标准，适应任何类型的燃烧室.
高通风效率，低能耗，低噪声.
空气和燃气在燃烧头混合。
空气和燃气在燃烧头混合。
无须把燃烧器从锅炉上拆下，就可直接取下混合装置，从而可以方便的进行维修保养。
无须把燃烧器从锅炉上拆下，就可直接取下混合装置，从而可以方便的进行维修保养。
TBG 45 - 60 P
TBG 45 - 60 P
低NOx 和 CO 排放（Class III），符合欧洲 EN676标准的燃气燃烧器.
燃烧气体再循环风管可以使得污染物，尤其是氮氧化物(Nox)的排出降到。
燃烧气体再循环风管可以使得污染物，尤其是氮氧化物(Nox)的排出降到。
为1段火/2段火助燃空气流量，暂停时风门关闭以减少炉内热量损失.
通过电动两段式工作阀调节燃气流量.
可以加一个阀门检漏控制装置到燃气阀组。
可以给阀组加一个阀的密封控制装置。
配有一个4孔接头和一个7孔联接器，一个法兰和一个用于用于锅炉紧固的隔热密封.
TBG 85 - 120 - 150 - 210 P
TBG 85 - 120 - 150 - 210 P
通过两级电磁阀调节燃气流量.
低Nox排放（Class II ）燃烬燃气循环燃烧头.
可以从两边开启的铰链当燃烧器安装时可以轻松接触到燃烧头.
电动伺服马达控制空气挡板线性开启调节空气流量.
当燃烧器暂停时空气挡板关闭.
通过提供的4和7孔插头联接的电控盘.
电控盘防护等级IP 55.
与锅炉配对的滑动法兰，可以调节燃烧头伸入各种锅炉的位置.
设计特点
轻质压铸铝合金风机部件。
带有用于空气流量调节的碟阀，消音和设计为燃烧空气线性开启空气挡板的空气进口.
与各种锅炉法兰配对的滑动法兰，可以调整燃烧器伸入锅炉的位置。
与各种锅炉法兰配对的滑动法兰，可以调整燃烧器伸入锅炉的位置。

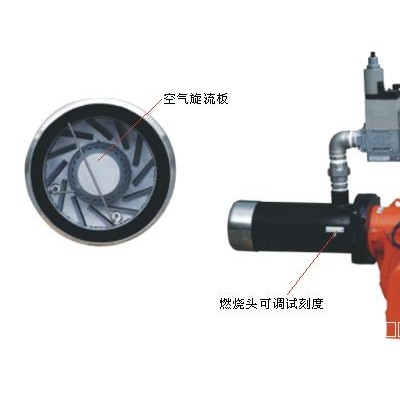

带有不锈钢喷嘴和火焰扩散盘的钢质可调节燃烧头。
带有不锈钢喷嘴和钢制火焰扩散盘可调节燃烧头。
火检.
空气压力开关，确保有燃烧空气.
空气压力开关，确保有燃烧空气。
空气压力开关确保燃烧空气的出现.
电离电极检测火焰。
电离电极检测火焰。
印刷电路板进行电气连接连接.
用于燃烧器/阀组智能连接器（有错误指示）.
为燃烧器电气和恒温控制器提供7孔的联接出口，为第二段控制提供4孔联接出口。
7孔插头输出用于燃烧器电气和温控器连接，4孔插头输出用于2段火控制.
可将毫安表与电离电缆联接.
可将毫安表与电离电缆联接。
电气保护等级IP44。
TBG 45 - 60 P
TBG 45 - 60 P
高性能离心式风机。
高性能离心式风机。
TBG45使用单相电动马达驱动风机，TBG 60 使用三相电动马达驱动风机.
控制盘包括：运作，故障和燃烧器工作停止指示灯.
符合欧洲EN298标准的燃烧器自动控制装置和指令设备。
符合欧洲EN298标准的燃烧器自动控制装置和指令设备。
燃气阀组包括安全，电动1段火和2段火工作阀门，小压力开关，调压器和燃气过滤器。
TBG 85 - 120 - 150 - 210 P
TBG 85 - 120 - 150 - 210 P
轻质铝合金离心风机.
轻质合金三相电动马达驱动风机.
带有隔音的助燃空气输入和线性开启的空气挡板的空气进口.
轻质铝合金压铸电控盘.
印刷电路板进行电气连接连接.
控制盘包括带有指示灯的显示工作状态的示意图， 启动/停止开关，自动/手动模式切换开关，1段火/2段火选择开关和燃烧器复位按钮 .
欧洲EN299标准带有运行故障检测的电子命令和控制设备.
燃气阀组包括安全，1段火和2段火工作阀门，小压力开关，调压器和燃气过滤器。
用于燃烧器/阀组智能连接器（有错误指示）.
代码 名 小功率 (KW) 功率 (KW)
17330010 TBG 35 P 50Hz 80,00 410,00
17335410 TBG 35 P 60Hz 80,00 410,00
17210010 TBG 45 P 50Hz 100,00 450,00
17215410 TBG 45 P 60Hz 100,00 450,00
17480010 TBG 85 P 50Hz 170,00 550,00
17485410 TBG 85 P 60Hz 170,00 550,00
17280010 TBG 60 P 50Hz 120,00 600,00
17285410 TBG 60 P 60Hz 120,00 600,00
17550030 TBG 120 P 50Hz 240,00 1200,00
17620030 TBG 150 P 50Hz 300,00 1500,00
17690030 TBG 210 P 50Hz 400,00 2100,00
