上海意威阀门专业生产热动力蒸汽疏水阀,圆盘式蒸汽疏水阀,碳钢圆盘式蒸汽疏水阀,不锈钢圆盘式蒸汽疏水阀,法兰圆盘式蒸汽疏水阀,丝扣圆盘式蒸汽疏水阀

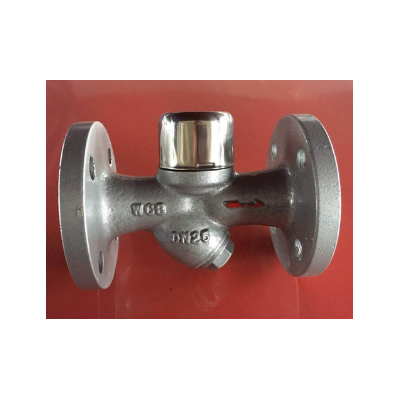

热动力疏水阀产品介绍
圆盘式蒸汽疏水阀是根据伯努力热动力原理，利用蒸汽和凝结水的热动力学不同的特性，引起动能和势能动静压变化。使动作件阀片上下压差变化，启动阀片开启和关闭，从而达到阻汽排水目的。
热动力疏水阀特点
体积小，重量轻，不受安装位置的限制。
全部材质均为不锈钢件，经久耐用，耐腐蚀。
在室外不怕冷冻，能耐水击，耐过热。
过冷度为 8 ℃ ，漏汽率小于实际排量 3% ，最大背压 50% 。
结构简单，安装维修方便。
体积小，重量轻，不受安装位置的限制。
全部材质均为不锈钢件，经久耐用，耐腐蚀。
在室外不怕冷冻，能耐水击，耐过热。
过冷度为 8 ℃ ，漏汽率小于实际排量 3% ，最大背压 50% 。
结构简单，安装维修方便。
热动力疏水阀工作原理
疏水阀内有一个阀片，既是敏感件又是动作执行件。当装置启动时，管道出现冷却凝结水，凝结水靠工作压力推开阀片，迅速排放。当凝结水排放完毕，蒸汽进入疏水阀内，蒸汽的体积迅速扩大，蒸汽比凝结水的流速大，使阀片上下产生压差，阀片在蒸汽流速的吸力下迅速关闭。当阀片关闭时，阀片受到两面压力，阀片下面的受力面积小于上面的受力面积，因疏水阀汽室里面的压力来源于蒸汽压力，所以阀片上面受力大于下面，阀片紧紧关闭。当疏水阀汽室里面的蒸汽降温成凝结水，汽室里面的压力消失。凝结水靠工作压力推开阀片，凝结水又继续排放，循环工作，间断排水。
疏水阀内有一个阀片，既是敏感件又是动作执行件。当装置启动时，管道出现冷却凝结水，凝结水靠工作压力推开阀片，迅速排放。当凝结水排放完毕，蒸汽进入疏水阀内，蒸汽的体积迅速扩大，蒸汽比凝结水的流速大，使阀片上下产生压差，阀片在蒸汽流速的吸力下迅速关闭。当阀片关闭时，阀片受到两面压力，阀片下面的受力面积小于上面的受力面积，因疏水阀汽室里面的压力来源于蒸汽压力，所以阀片上面受力大于下面，阀片紧紧关闭。当疏水阀汽室里面的蒸汽降温成凝结水，汽室里面的压力消失。凝结水靠工作压力推开阀片，凝结水又继续排放，循环工作，间断排水。
热动力疏水阀主要性能以及零部件
|
部件名称
|
CS19W-16-40C
|
CS49W-16-40C
|
|
阀 体
|
3Cr13
|
3Cr13
|
|
阀盖、螺塞
|
2Cr13
|
2Cr13
|
|
阀 片
|
3Cr13
|
3Cr13
|
|
过 滤 网
|
304
|
304
|
|
部件名称
|
CS19H-16C-40C
|
CS49H-16C-40C
|
|
阀 体
|
WCB
|
WCB
|
|
阀盖、螺塞
|
WCB
|
WCB
|
|
阀 片
|
3Cr13
|
3Cr13
|
|
过 滤 网
|
304
|
304
|
热动力疏水阀的型号 规格 外型尺寸表
|
产品型号
|
公称通径
(mm) |
连接方式
|
工作压力
范围 (Mpa) |
最高允许
温度 ( ℃ ) |
外形尺寸
|
|||
|
L
|
H
|
H2
|
W
|
|||||
|
CS49W-16-40C
CS49H-16-40C
|
15
|
法兰
|
0.05-4.0
|
425
|
150
|
58
|
47
|
61
|
|
20
|
法兰
|
0.05-4.0
|
425
|
150
|
58
|
47
|
61
|
|
|
25
|
法兰
|
0.05-4.0
|
425
|
160
|
62
|
43
|
61
|
|
|
32
|
法兰
|
0.05-40
|
425
|
210
|
78
|
52
|
79
|
|
|
40
|
法兰
|
0.05-40
|
425
|
230
|
80
|
55
|
79
|
|
|
50
|
法兰
|
0.05-40
|
425
|
230
|
80.5
|
64.5
|
79
|
|
|
65
|
法兰
|
0.05-40
|
425
|
280
|
100
|
82
|
85
|
|
|
80
|
法兰
|
0.05-40
|
425
|
310
|
118
|
92
|
110
|
|
|
100
|
法兰
|
0.05-40
|
425
|
460
|
128
|
102
|
110
|
|
|
CS19W-16-40C
CS19H-16-40C
|
15
|
螺纹
|
0.05-40
|
425
|
80
|
47
|
54
|
47
|
|
20
|
螺纹
|
0.05-40
|
425
|
90
|
52
|
59
|
57
|
|
|
25
|
螺纹
|
0.05-40
|
425
|
95
|
59
|
62
|
57
|
|
|
32
|
螺纹
|
0.05-40
|
425
|
105
|
70.5
|
89.5
|
80
|
|
|
40
|
螺纹
|
0.05-40
|
425
|
110
|
70.5
|
89.5
|
80
|
|
|
50
|
螺纹
|
0.05-40
|
425
|
120
|
70.5
|
104.5
|
80
|
|
|
CS69W-16-40C
CS69H-16-40C
|
15
|
承插焊
|
0.05-40
|
425
|
80
|
47
|
54
|
47
|
|
20
|
承插焊
|
0.05-40
|
425
|
90
|
52
|
59
|
57
|
|
|
25
|
承插焊
|
0.05-40
|
425
|
95
|
59
|
62
|
57
|
|
|
32
|
承插焊
|
0.05-40
|
425
|
105
|
70.5
|
89.5
|
80
|
|
|
40
|
承插焊
|
0.05-40
|
425
|
110
|
70.5
|
89.5
|
80
|
|
|
50
|
承插焊
|
0.05-40
|
425
|
120
|
70.5
|
104.5
|
8
|
|
