    环保喷砂房内部结构图详解13505432698

    在工业生产中,喷砂房作为一种用于对工件表面进行清理、除锈、强化等处理的重要设备,被广泛应用于机械制造、船舶、汽车、航空航天等众多领域。其内部结构的合理性和除尘系统的有效性,直接影响到喷砂作业的质量、效率以及工作环境的*全性和环保性。



    一、喷砂房内部结构详解

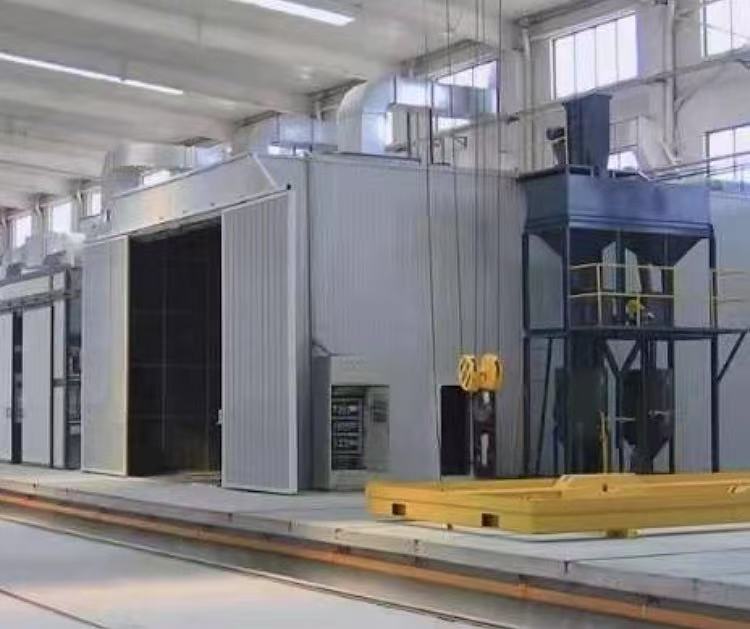

    (一)房体结构



    1. 主体框架:喷砂房主体框架通常采用钢结构,如型钢焊接而成。常见的型钢有工字钢、槽钢、方管等,这些型钢具有较高的强度和稳定性,能够承受喷砂过程中的冲击力和振动。例如,在大型喷砂房中,会选用较大规格的工字钢作为主要承重梁,以确保房体的坚固耐用。



    2. 墙体与屋顶:墙体和屋顶一般采用彩钢板或不锈钢板制作。彩钢板具有重量轻、安装方便、成本低等优点,其内部通常填充有保温隔音材料,如岩棉、泡沫等,既可以起到保温隔音的作用,又能增强房体的结构强度。不锈钢板则具有更好的耐腐蚀性和耐磨性,适用于对环境要求较高的喷砂作业场合。墙体和屋顶的连接处应采用密封胶或密封条进行密封,防止粉尘外泄。

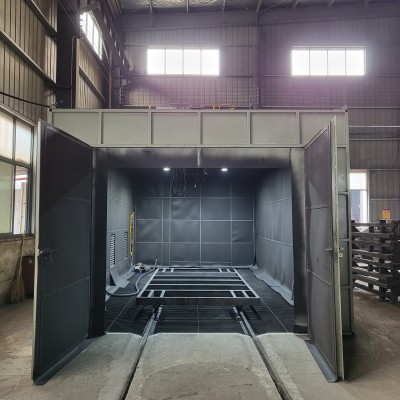

    3. 大门与观察窗:喷砂房大门一般设置在便于工件进出的位置,常见的开启方式有平开式、卷帘式和推拉式等。大门的尺寸应根据大工件的尺寸来确定,确*工件能够顺利进出。大门的密封性能也非常重要,可采用橡胶密封条或毛刷条进行密封。观察窗安装在大门或墙体上,方便操作人员观察房内喷砂作业情况。观察窗应采用高强度、耐冲击的玻璃制作,并配备防护格栅,防止喷砂过程中玻璃被击碎。

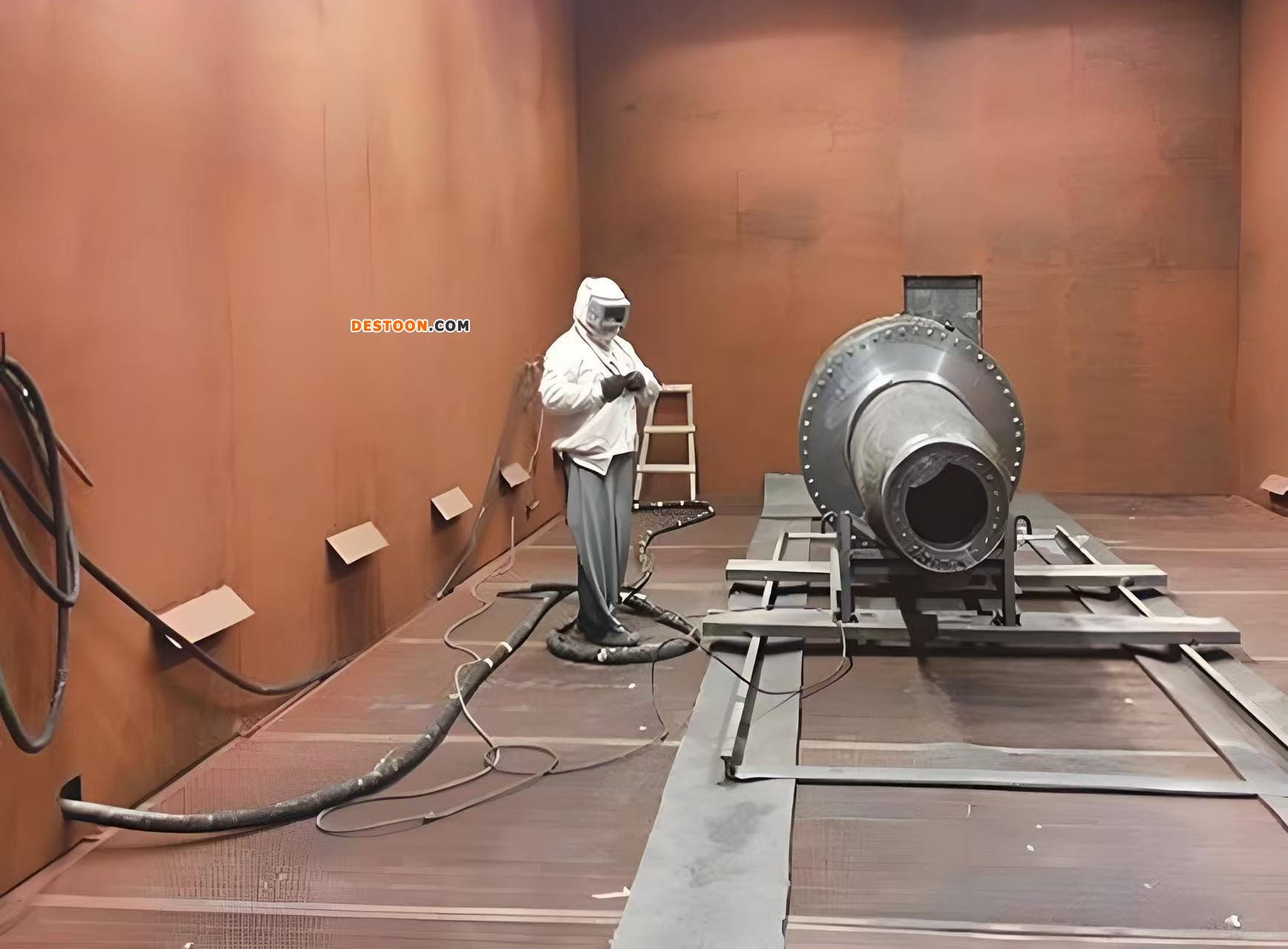

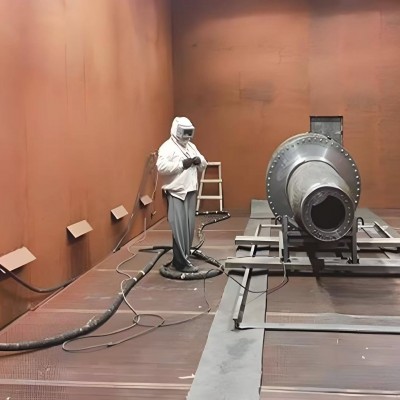

    (二)喷砂工作区



    1. 喷枪系统:喷枪是喷砂作业的核心工具,其性能直接影响喷砂效果。喷枪主要由枪体、喷嘴、气阀、砂阀等部分组成。枪体一般采用铝合金或不锈钢材质,具有重量轻、耐腐蚀的特点。喷嘴是喷枪的关键部件,常用的喷嘴材料有碳化硼、陶瓷等,这些材料具有高硬度、高耐磨性的特点,能够保证喷嘴在长时间喷砂作业中不易磨损。气阀和砂阀用于控制压缩空气和磨料的流量,通过调节气阀和砂阀的开度,可以实现不同的喷砂强度和速度。



    2. 工件支撑与旋转装置:为了使工件能够全*位地接受喷砂处理,喷砂房内通常设置有工件支撑与旋转装置。对于小型工件,可以采用固定的工作台进行支撑;对于大型工件,则需要使用可移动的台车或吊架进行支撑。旋转装置可以使工件在喷砂过程中进行旋转,常见的旋转装置有电机驱动的旋转平台、滚轮式旋转架等。通过工件的旋转,可以确*工件表面各个部位都能得到均匀的喷砂处理。



    (三)磨料回收与循环系统



    1. 磨料收集装置:喷砂过程中,磨料会散落到底部,需要及时进行收集。常见的磨料收集装置有蜂窝式地板、格栅式地板和刮板输送机等。蜂窝式地板由多个蜂窝状的小斗组成,磨料落入小斗后,通过底部的管道输送到回收系统;格栅式地板则是在地板上设置有格栅,磨料通过格栅落入下方的收集槽中;刮板输送机则是通过刮板将散落的磨料刮送到输送带上,再由输送带将磨料输送到回收系统。



    2. 磨料提升机:磨料收集后,需要通过提升机将其提升到一定高度,以便进入后续的分离和循环系统。常见的磨料提升机有斗式提升机和螺旋提升机。斗式提升机通过料斗将磨料提升到高处,具有提升量大、效率高的特点;螺旋提升机则是通过螺旋叶片将磨料沿螺旋轴提升,结构简单、占地面积小。



    3. 磨料分离器:磨料在使用过程中会混入杂质和破碎的颗粒,需要通过分离器进行分离。常见的磨料分离器有重力分离器、旋风分离器和磁选分离器等。重力分离器利用磨料和杂质的重量差异,通过重力作用将杂质分离出来;旋风分离器则是利用离心力将磨料和杂质分离,适用于分离细小的杂质;磁选分离器主要用于分离含铁的杂质,通过磁场的作用将含铁杂质吸附出来。经过分离器分离后的干净磨料可以重新进入喷砂系统进行循环使用。



    (四)通风与照明系统

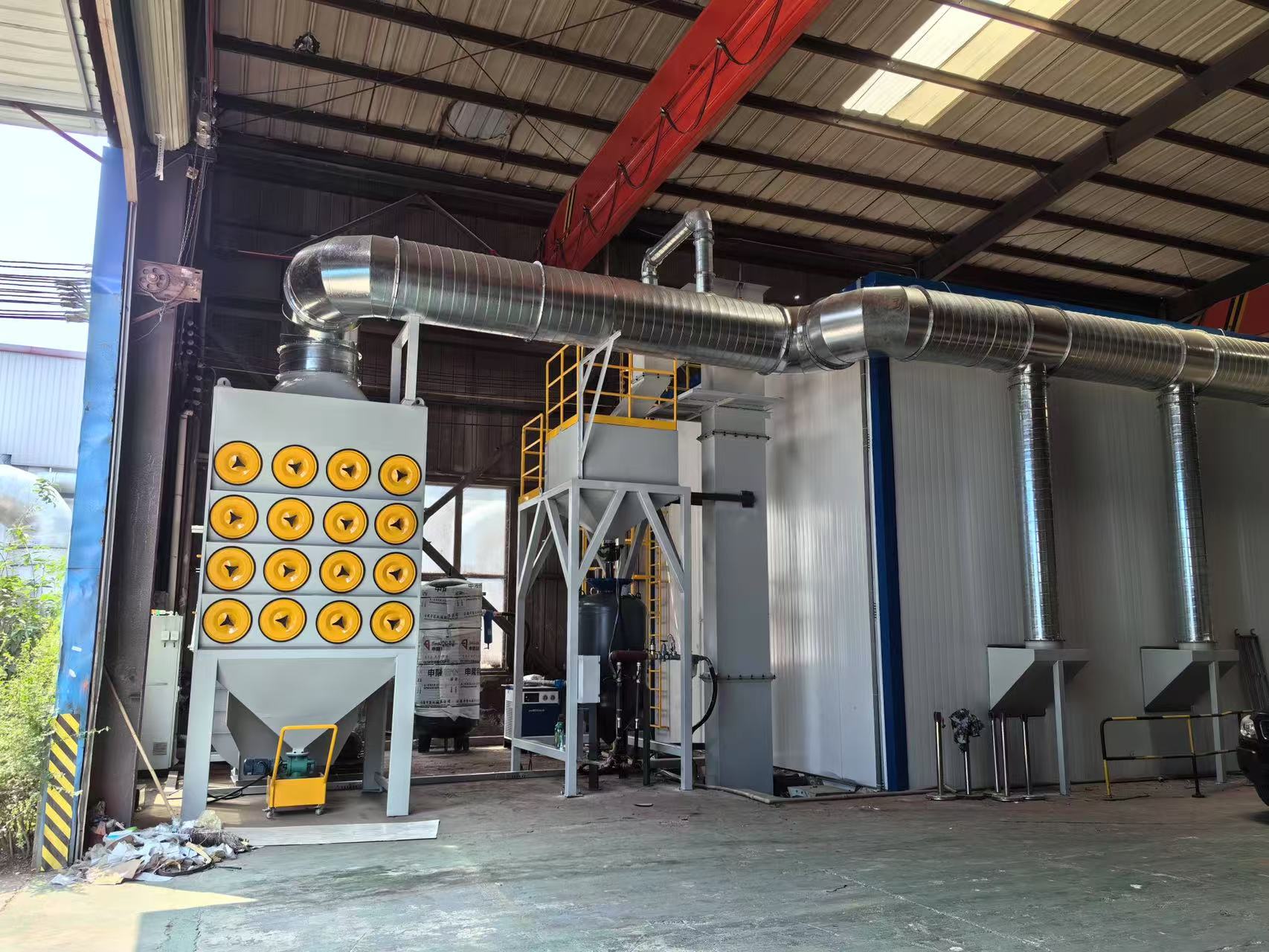

    1. 通风系统:通风系统的主要作用是为喷砂房提供新鲜空气,并排出喷砂过程中产生的粉尘和废气。通风系统通常由进风口、出风口、通风管道和风机组成。进风口设置在房体的顶部或侧面,通过百叶窗或过滤器过滤外界空气,防止灰尘和杂质进入喷砂房。出风口则连接到除尘系统,将含有粉尘的空气排出。通风管道一般采用镀锌钢板制作,具有耐腐蚀、密封性好的特点。风机的选择应根据喷砂房的体积和通风量要求来确定,确保能够提供足够的通风动力。



    2. 照明系统:照明系统为喷砂作业提供良好的光照条件,确*操作人员能够清晰地观察工件和喷砂情况。照明灯具应选用防爆型灯具,以防止在喷砂过程中产生的火花引发事故。灯具的安装位置应合理分布,避免产生阴影。同时,灯具的防护等级应符合相关标准,防止粉尘和水汽进入灯具内部,影响其使用寿命。
