一、设备功能：

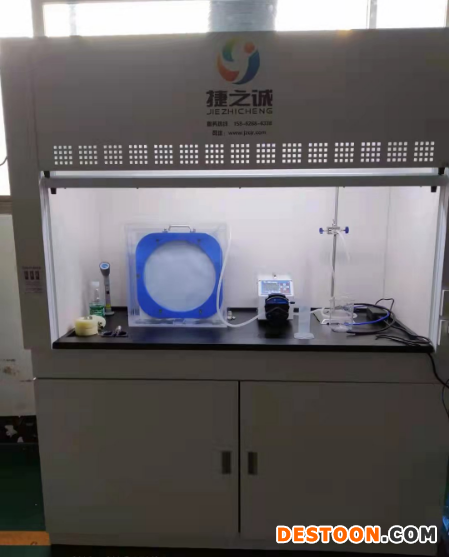

软式膜全自动焊接设备通过热导焊的焊接方式实现对膜片的焊接，其包括加热部、导热部和散热部，导热部设置于待焊接的膜片上方，导热部在加热部的作用下发热，完成焊接。 软式膜全自动焊接设备包括机架，还包括设置于机架上并依次连接的送料单元、焊接单元、裁切单元、出料单元和检料单元。 并为其配套膜检测设备(人工将产品水平放入挂钩内，接通气源，拨动电磁阀气缸将产品浸入水中，当膜片完全浸入水中后将电磁阀拨到中间位置，通气检测，手动翻转膜片，通过气泡密集度判定膜片焊接强度，检测完气缸将产品拉起沥水)。膜通量检测设备(产品固定好放入水箱，打开蠕动泵开始通水测试，渗透的水流入量杯，时间达到后测量量杯里的水记录下数据)。膜测拉力设备(将测试产品夹持住，按自动键，按升进行测试记录产品拉力)。

1、生产效率，1~3片/分钟;

2. 可根据不同的软模片设计不同的治具，具有通用性;

3.紧凑合理的结构设计，使操作与维护更加人性化。

4.设有自动计数功能。

二、技术参数：

1、外形尺寸：4.1*1.0*2.4m

2、电源：220V ，50HZ 。

3、设备功率：5.0KW。

4、气源0.5~0.7MPA(当气压低于0.5MPA时设备无法正常工作)。

5、操作系统采用可编控制器PLC加友好的人机界面显示。

三、配置说明：

1、气动元器件：SMC气缸;

2、开关控制按扭 ：日本和泉 ;

3、PLC: OMRON;

4、操作界面：使用7寸触摸屏;

5、电机 ：日本安川电机;

6、电器控制组件 ：LS ;

7、开关电源：明纬 ;
