销售RIELLO利雅路燃烧器配件用德国伺服电机SQN90.240B2793合肥霖胜13955603137

SQN90电动执行机构，即伺服电机，用于中小型燃油或燃气燃烧器的风门挡板或空/燃比控制。凸轮控制，齿轮离合。内部及外部位置指示，设置有便于调整的终端及辅助开关。主要用于

配合燃烧器控制器的电子式空气燃气比例控制


。该执行器有单线型、双线型，调节控制根据燃烧器的使用类型选择适当的燃烧器控制器。

电动执行器的扭矩0.8-2.4Nm。

运行时间由4-12秒。设置有限位开关和辅助开关，易于调整。

使用交流电，控制电压24-250V。内部、外部位置指示

结构特点

□　执行器外壳使用耐压和抗热塑料壳体组成。 颜色: 透明与浅色塑料。

□　执行器带自锁的同步电机。

凸轮触点地调整

□　使用可调整的凸轮。

□　凸轮边上的刻度指示凸轮触点的角度。

□　凸轮可以手动调节或是使用附带地***扳手或类似的工具完成。

其他

□　内置的：在齿轮传动机构的一端开头标记。

□　传动齿轮：传动齿轮带自润滑并且无需维护。

□　驱动轴：与传动机构的前端顺利吻合。

□　固定和安装：通过2个M5的螺纹孔固定。

燃烧器配件常用规格相关数据

型号 接线图 运行次序 转向 90°运行时间
S 常规扭距
Nm
SQN90.140B2799 S1 F1 逆时针 4 0.8
SQN91.140B2799 S1 F1 顺时针 4 0.8

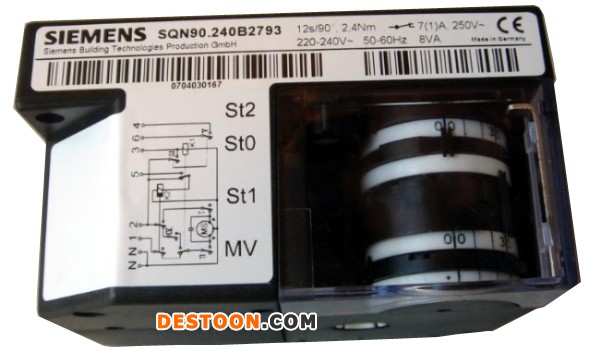

SQN90.240B2793 S1 F1 逆时针 12 2.4
SQN90.220A2799 S2 F2,F3 逆时针 12 2.4
SQN90.350A2799 S3 F4 逆时针 10 2
SQN90.570A2793 S3 F4 逆时针 10 2
SQN90.203A2799 S4 F2,F3 逆时针 12 2.4
SQN90.204A2799 S5 F2,F3 逆时针 12 2.4
