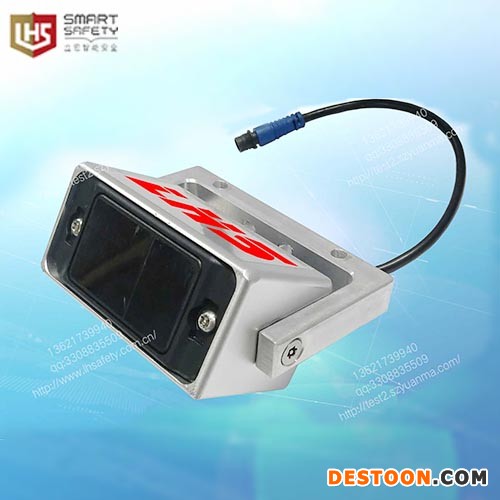

Mini3D区域扫描仪

● 出色的预警检测能力，不受反射影响

●检测区域独立设定

● 抗环境光能力极强

● 探测区域：2000-2000（可设置）

● 若有障碍物出现，Mini3D 会触发警报

● 可应用于多种不同场合

产品名称

型号

检测距离

订货编号

●   协作机器人行业

●   包装行业
●   食品行业
●   制药行业

●  上下料区域行业

探测区域
长度 最小 0 - 400 mm 最大 0 -2000 mm
宽度 最小 0 - 400 mm 最大 0 - 2000 mm
机械参数
尺寸规格：(宽*高*长) 110 × 70 × 50 mm
外壳材质：不铸铝 聚碳酸脂
外壳颜色：铝 银色
防护等级：IP65
温度范围：-20 °C … +60 °C
电子参数
供电电压 USP 24 VDC ±20%
电流消耗24 VDC 50 mA (最大峰值电流0.5 A)
输出 PNP/NPN (推挽式)
最大响应时间 200 ms
最小开关时间 200 ms
通电时间 1 s
总览
安全规范 EN 62471:2008
EMC 电磁辐射 EN 61000-6-3:2007 EN 12015:2014
EMC 抗干扰 EN 61000-6-2:2005 EN 12016:2013
震动 IEC 60068-2-6:2007
冲击 IEC 60068-2-27:2008
有害物质 2011/65/EU
认证 CE

电缆和电气连接
传感器
长度 0.25 m
连接 M8, 6-pin
直径 Ø 4.2 mm
材质 PVC, 黑色
插头颜色 蓝色
连接电缆
长度 2 m (其它长度可定制)
连接 M8, 6-pin
直径 Ø 4.2 mm
材质 PVC, 黑色
插头颜色 蓝色
线缆 AWG26
• 褐色 USP
• 蓝色 GND (0 V)
• 黑色 输出
• 白色 未连接
• 灰色 输出逻辑选择线
• 绿色 未连接
