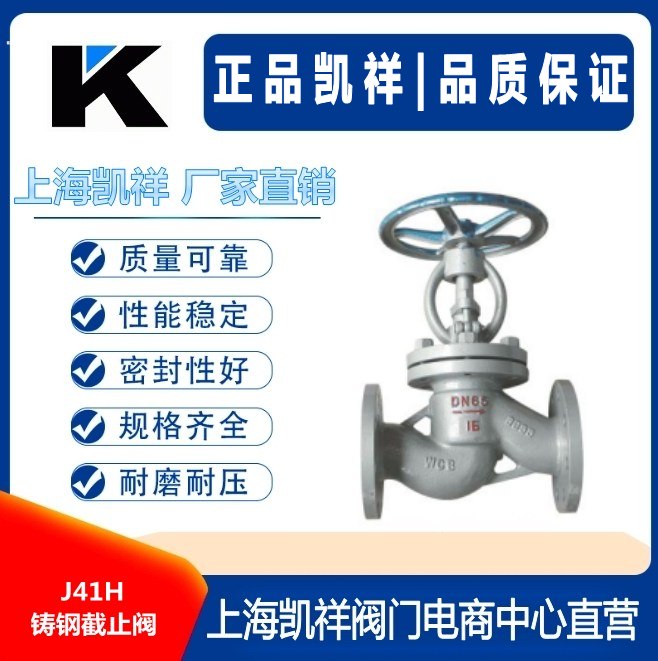

J41H铸钢截止阀适用于公称压力PN1.6～16MPa，工作温度0～425℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。驱动方式有手动、齿轮传动、电动、气动等。J41H铸钢法兰截止阀的启闭件是圆柱形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。国标截止阀只适用于全开和全关，一般不用来调节流量，定做时允许作调节和节流。型号： J41H-16C（铸钢）、J41H-16P（304）、J41H-16R（316）、J41H-25C、J41H-40C、J41H-64C、J41H-64P、J41H-64R。
产品特点：
1、结构简单，制造和维修比较方便；
2、工作行程小，启闭时间短；
3、密封性好，密封面间磨擦力小，寿命较长。
主要零件材料：
| 主要零件名称 | 材料 |
| 阀体、阀盖、阀瓣 | WCB |
| 阀座密封面 | D577 |
| 闸板密封面 | 507Mo |
| 阀杆 | 2Cr13 |
| 阀杆螺母 | ZCuAl9Mn2 |
| 填料 | 柔性石墨 |
| 中法兰垫片 | 不锈钢缠绕式 |
| 中法兰连接螺柱 | 35CrMo |
| 手轮 | QT450-10 |
|
公称压力 (MPa) |
试验压力 (HPa) | 适用介质 | 适用温度℃ | ||
| 壳体 | 密封 | 低压密封 | |||
| (液体) | (气) | ||||
| J41H-16C | 2.4 | 1.76 | 0.6 | 水、蒸汽、油品 | -29℃～425℃ |
| J41H-25C | 3.75 | 2.75 | |||
| J41H-40C | 6 | 4.4 | |||
| J41H-64C | 9.6 | 7.04 | |||
| J41H-100C | 15.0 | 11.0 | |||
| 1.6MPa | DN | L | D | D1 | D2 | b | n-Φd | H | D0 |
|
J41H-16C |
10 | 130 | 90 | 60 | 40 | 14 | 4-Φ14 | 198 | 120 |
| 15 | 130 | 95 | 65 | 45 | 14 | 4-Φ14 | 218 | 120 | |
| 20 | 150 | 105 | 75 | 55 | 14 | 4-Φ14 | 258 | 140 | |
| 25 | 160 | 115 | 85 | 65 | 14 | 4-Φ14 | 275 | 140 | |
| 32 | 180 | 135 | 100 | 78 | 16 | 4-Φ18 | 280 | 160 | |
| 40 | 200 | 145 | 110 | 85 | 16 | 4-Φ18 | 330 | 180 | |
| 50 | 230 | 160 | 125 | 100 | 16 | 4-Φ18 | 350 | 200 | |
| 65 | 290 | 180 | 145 | 120 | 18 | 4-Φ18 | 370 | 280 | |
| 80 | 310 | 195 | 160 | 135 | 20 | 8-Φ18 | 400 | 280 | |
| 100 | 350 | 215 | 180 | 155 | 20 | 8-Φ18 | 415 | 320 | |
| 125 | 400 | 245 | 210 | 185 | 22 | 8-Φ18 | 460 | 360 | |
| 150 | 480 | 280 | 240 | 210 | 24 | 8-Φ23 | 510 | 450 | |
| 200 | 600 | 335 | 295 | 265 | 26 | 12-Φ23 | 710 | 500 | |
| 250 | 650 | 405 | 335 | 320 | 30 | 12-Φ25 | 786 | 550 | |
| 300 | 750 | 460 | 410 | 375 | 30 | 12-Φ25 | 925 | 600 |
